ZEISS INSPECT Correlate
Analizar movimientos, desplazamientos y deformaciones tridimensionalmente.
ZEISS INSPECT Correlate convierte vídeos en datos de medición útiles para analizar procesos dinámicos. Es intuitivo, equipado con funciones prácticas y ofrece seguimiento preciso de coordenadas 3D a lo largo del tiempo.
ZEISS® INSPECT CORRELATE

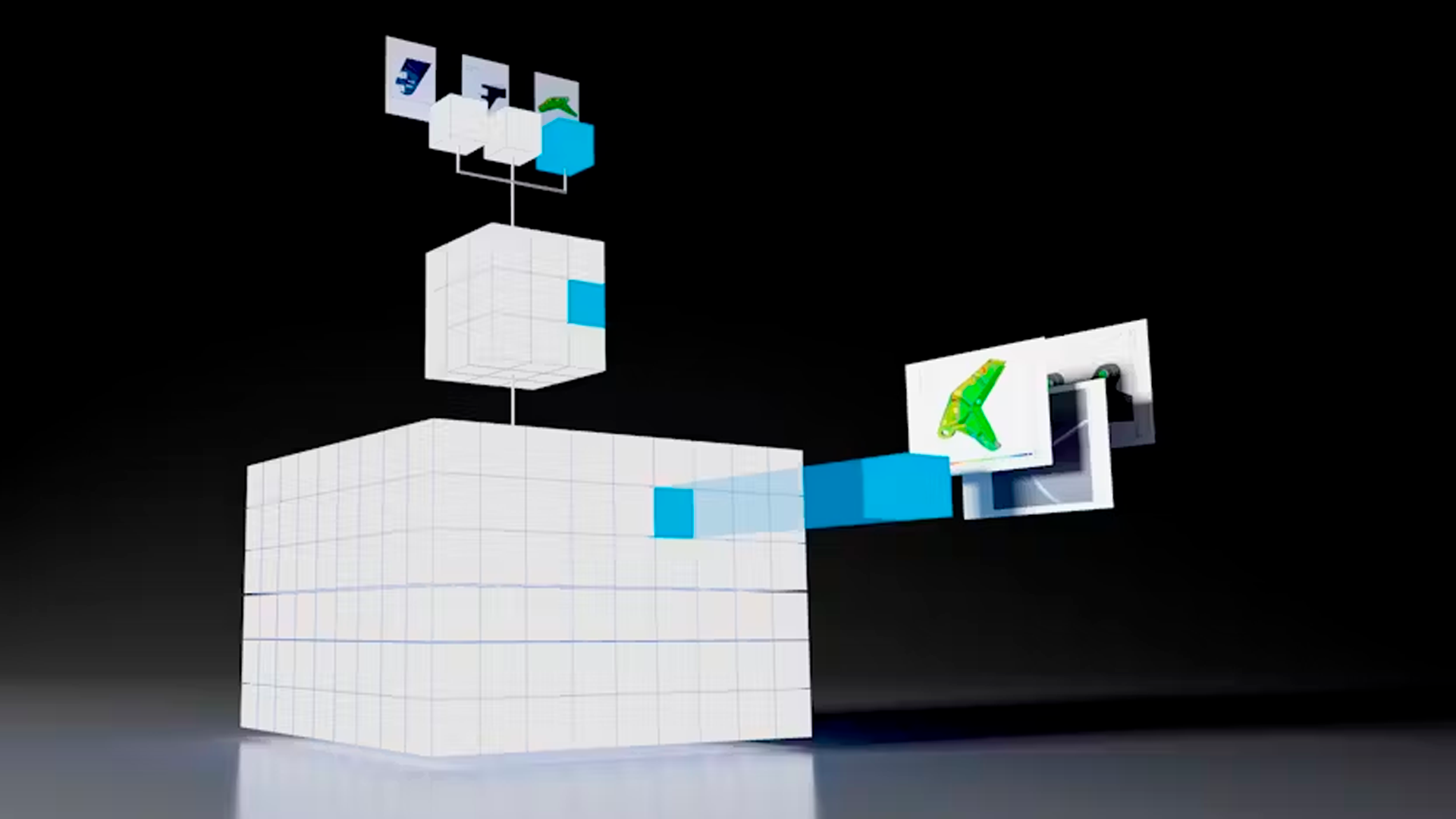

Concepto paramétrico
Con ZEISS INSPECT Correlate, cada paso de inspección se guarda automáticamente, lo que permite generar informes con unos pocos clics. Las alineaciones y sistemas de referencia se manejan fácilmente, y puedes crear plantillas de proyecto para pruebas recurrentes, ahorrando tiempo.
Más funciones
Personalice ZEISS INSPECT Correlate con aplicaciones disponibles en ZEISS Quality Suite para extensiones de funciones como determinación de propiedades de materiales, importación y comparación de datos FEM, y análisis de deformaciones termomecánicas.
Flujo de trabajo optimizado
Desarrollamos funciones solicitadas por nuestros clientes para optimizar tus procesos, incluyendo amplias funcionalidades de evaluación, importación de CAD y FEM con alineaciones, medición de geometrías, conectividad de sensores y una interfaz Python para automatizar operaciones.
Aspectos clave

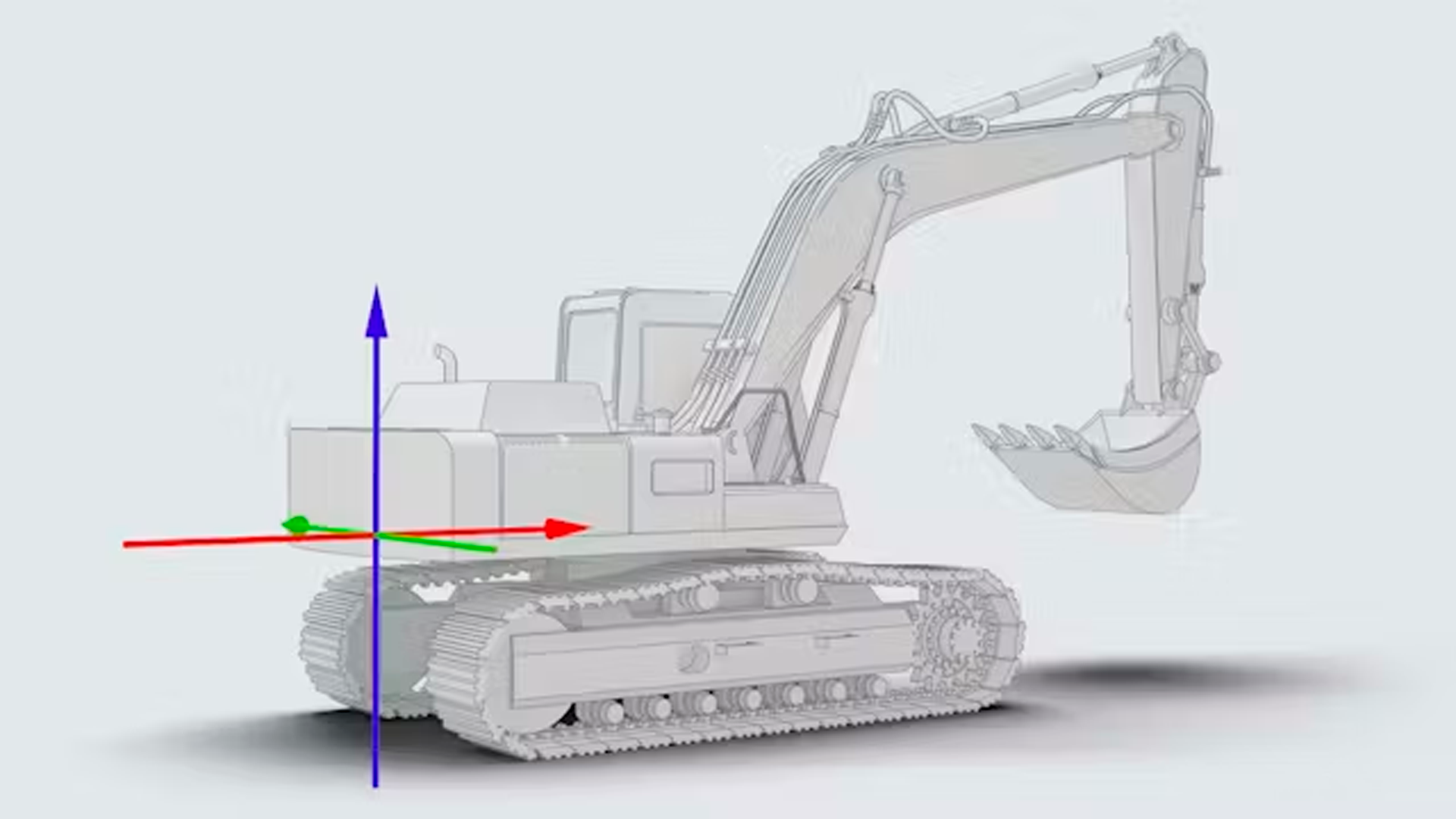

Alineaciones y compensación
ZEISS INSPECT Correlate ofrece funciones de alineación de datos de medición y compensación del movimiento del cuerpo rígido. Las alineaciones incluyen diversos métodos y ajustes para obtener precisión, mientras que la compensación del movimiento analiza el movimiento relativo entre componentes de referencia en el espacio 3D.

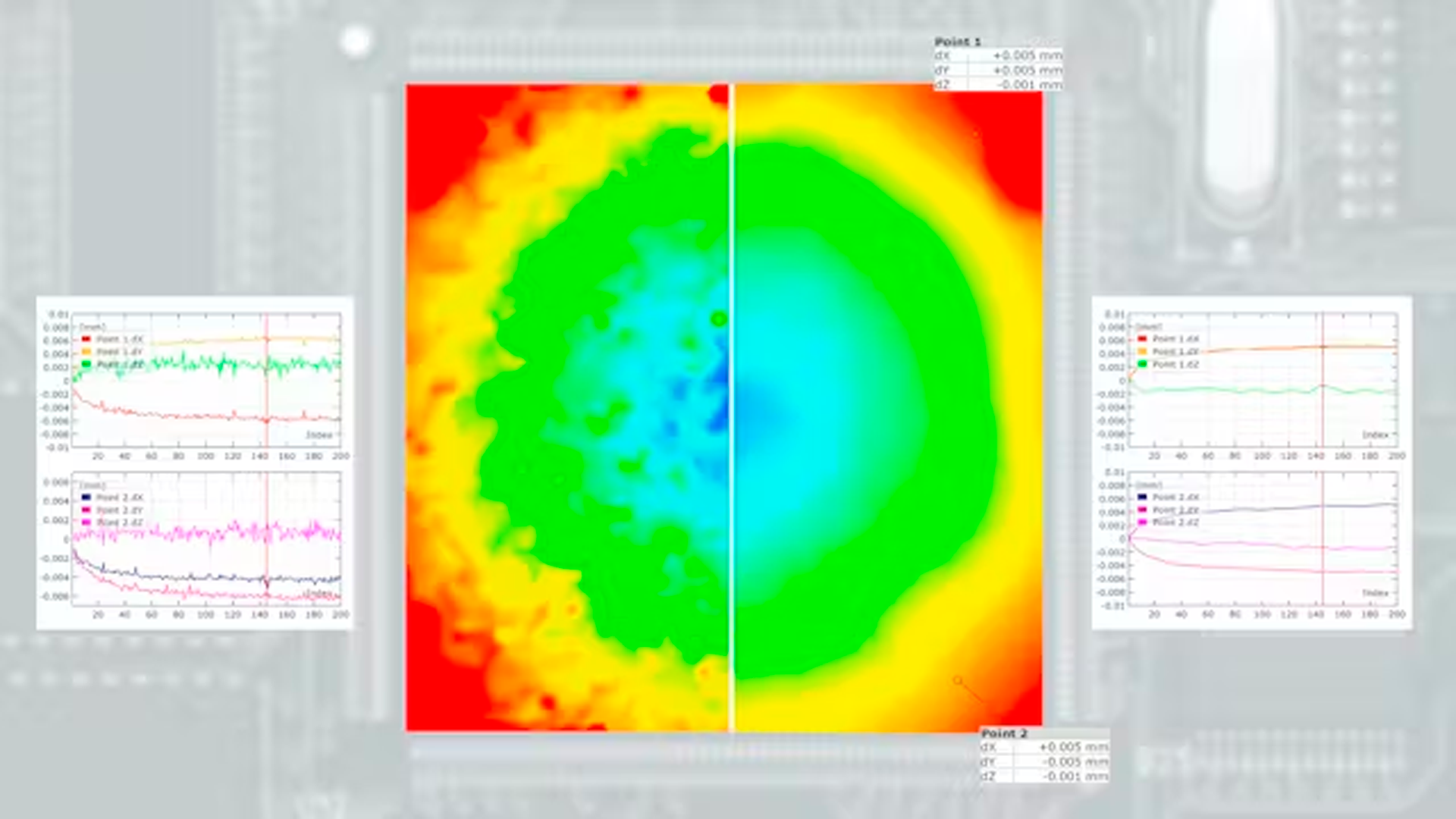

Funciones de filtro basadas en coordenadas
Esta función permite filtrar las coordenadas en un proyecto ARAMIS a lo largo del tiempo, disponible para superficie, punto de faceta y componente de punto. Esto mejora la precisión en la medición de deformación y desplazamiento, y reduce el efecto de interferencias como el flujo de aire turbulento causado por la convección o los efectos Moiré.

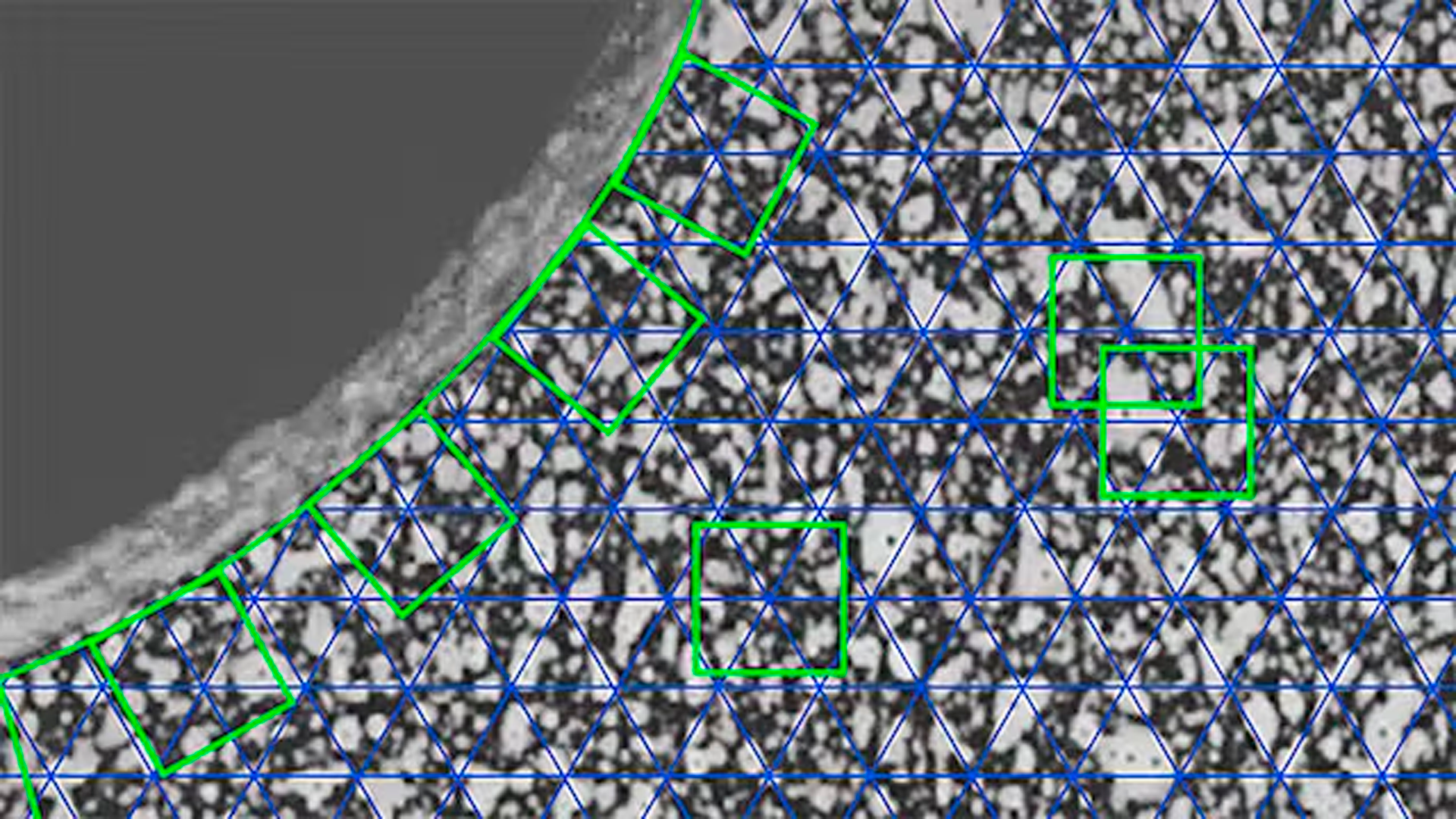

Correlación de imágenes digitales
La correlación de imágenes digitales (DIC) es un método óptico sin contacto que mide coordenadas 3D con precisión subpíxel. Se utiliza para evaluar movimiento, deformación y determinar la tensión superficial.

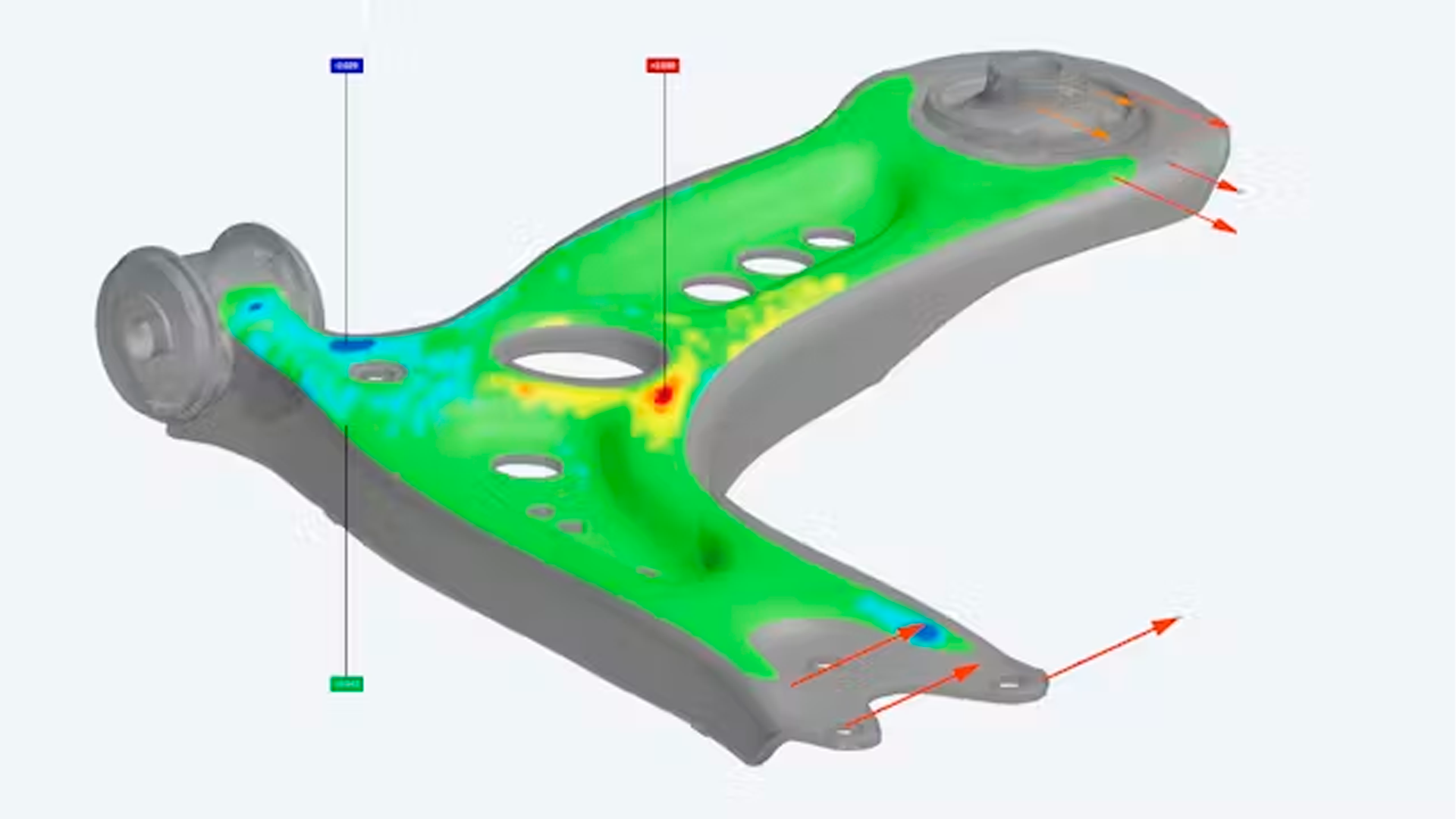

Evaluación de campo completo y basada en puntos
El software permite evaluar resultados de medición de campo completo y basados en puntos. Utiliza un patrón de contraste estocástico para mediciones de campo completo y detecta automáticamente marcadores de referencia para mediciones basadas en puntos. Se pueden usar ambos métodos en una sola medición, proporcionando datos como deformación y desplazamientos en 3D.

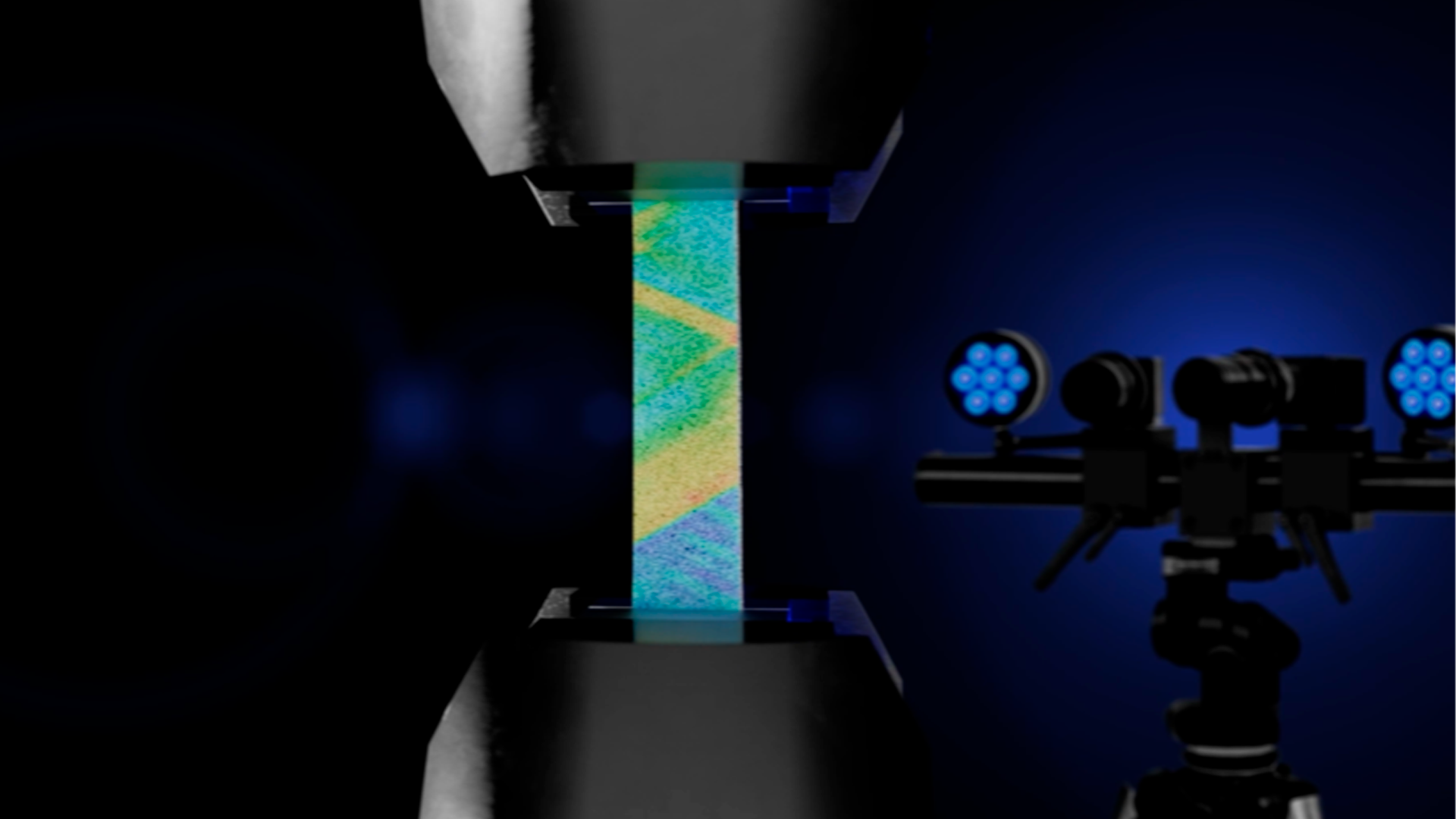

Vista previa de resultados en vivo durante mediciones 2D
Durante las mediciones 2D en ZEISS INSPECT Correlate, se muestran en tiempo real valores predefinidos, como deformaciones, ofreciendo información instantánea sobre el progreso de la medición.

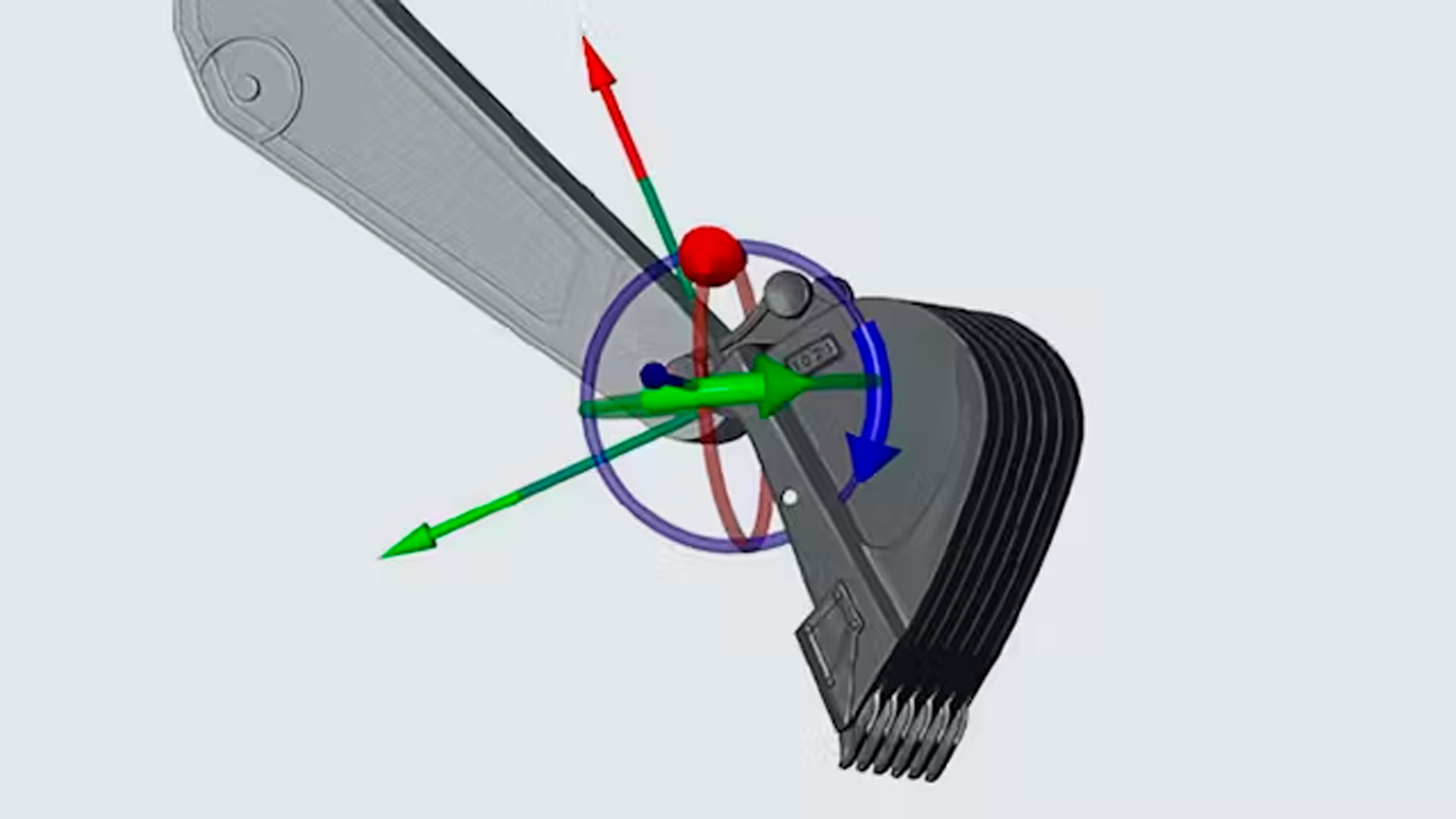

Análisis 6DoF relativo
En ZEISS INSPECT Correlate, los sistemas de coordenadas locales se pueden definir y adjuntar a grupos de puntos, lo que permite análisis 6DoF. Esto permite determinar los movimientos de traslación y rotación de los grupos de puntos entre sí o como movimientos absolutos en todas las direcciones del espacio.

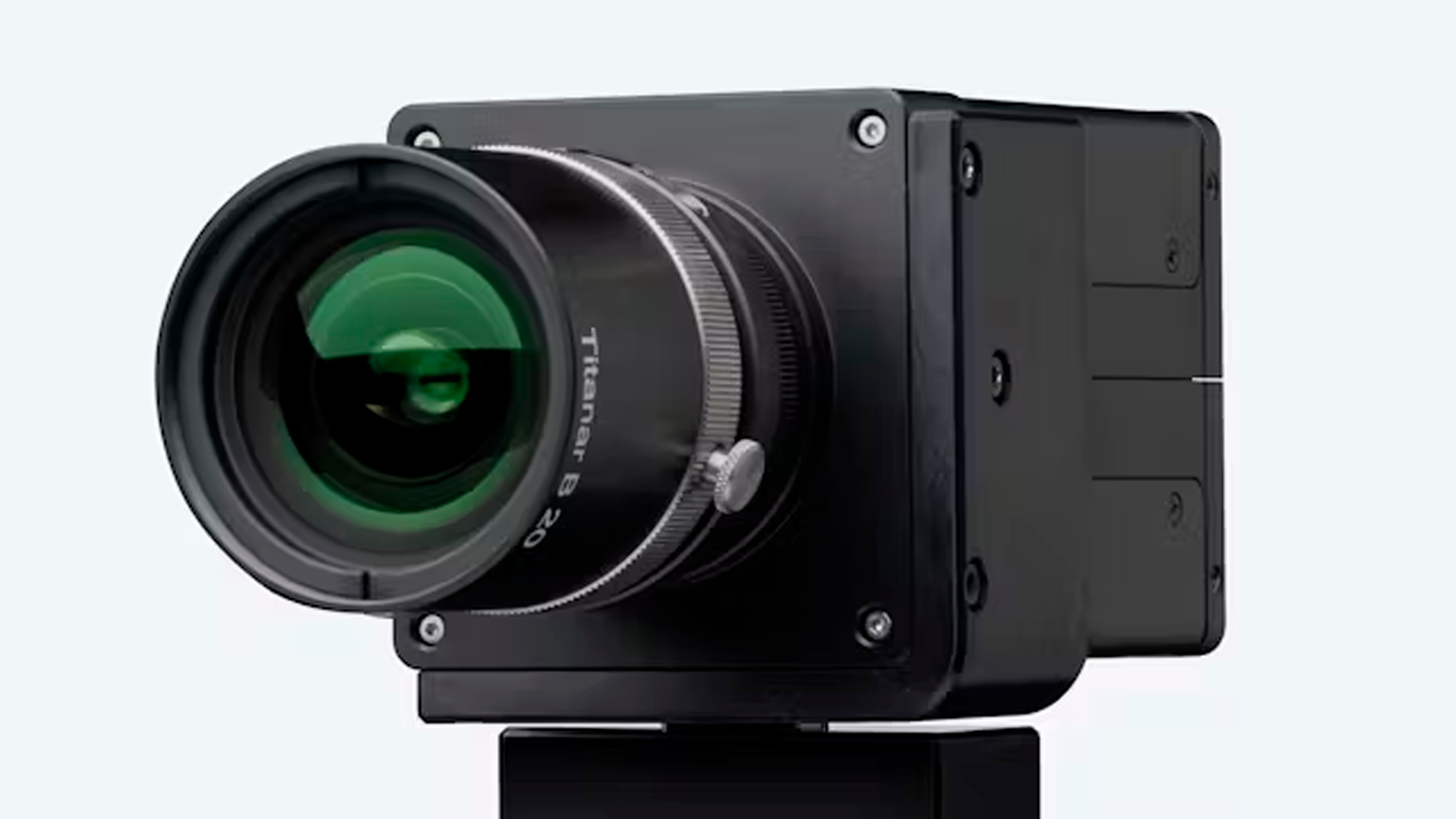

Adquisición de imágenes 2D
ZEISS INSPECT Correlate ofrece control y grabación de cámaras USB3 compatibles con GenICam. Permite correlación de imágenes digitales 2D, seguimiento de puntos 2D, adquisición de imágenes y evaluación de datos, incluyendo funciones de generación de informes.

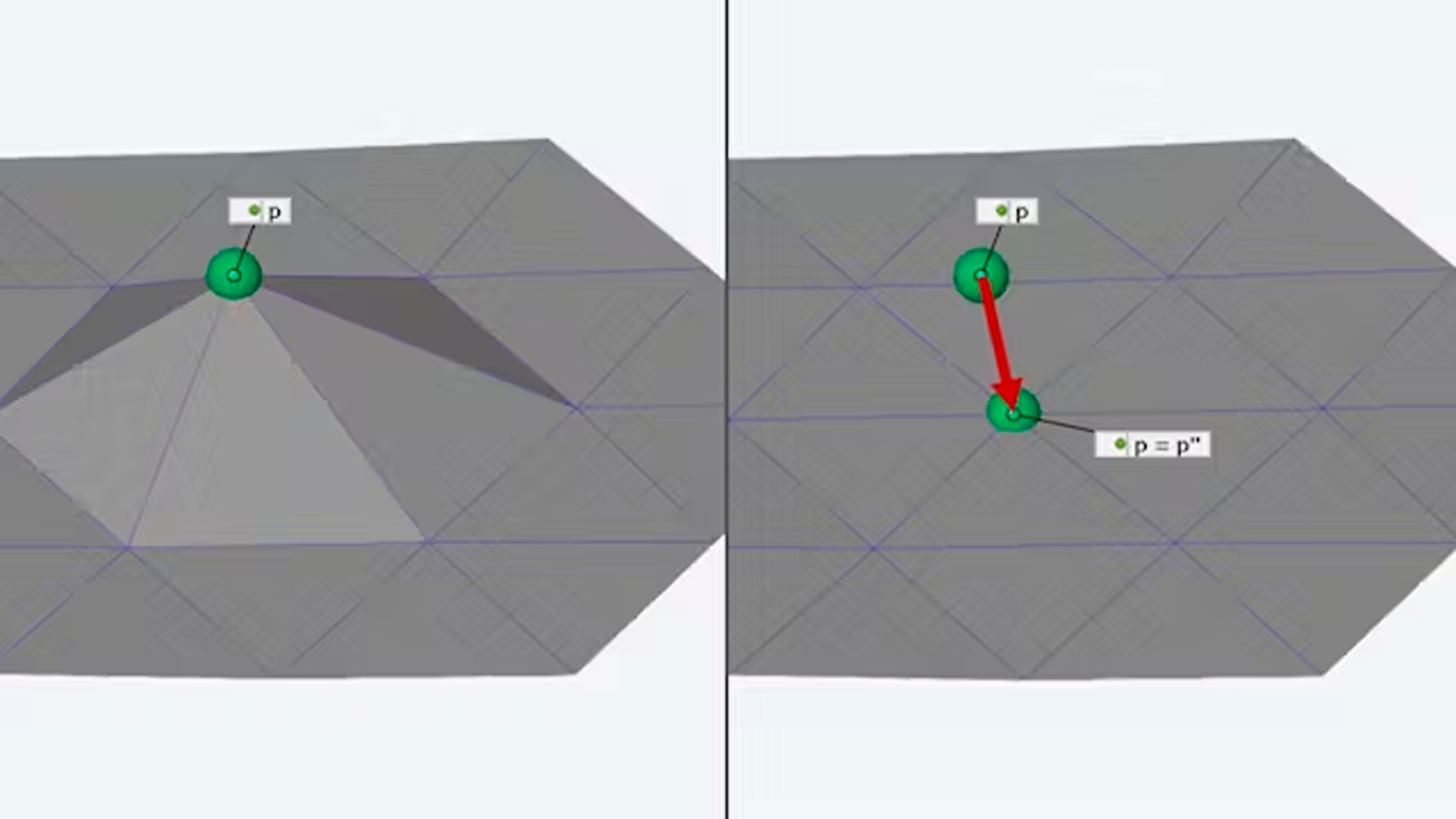

Detección y eliminación automática
ZEISS INSPECT Correlate ofrece detección y eliminación automática de valores atípicos de medición. Gracias a un algoritmo inteligente, los puntos y ranuras no deseados en los datos de medición 3D son eliminados, lo que permite una evaluación y creación de informes más precisa y rápida en ARGUS.
Selector de datos en la formación del diagrama de límites (FLD)
El selector de datos en la formación del diagrama de límites (FLD) se usa para controlar procesos de conformado de chapa. Combina la curva límite de conformación de pruebas de Nakajima con mediciones de conformación de chapa usando sistemas ARGUS, permitiendo un análisis rápido del encofrado.
Representación exagerada de deformaciones
ZEISS INSPECT Correlate puede exagerar las deformaciones, como protuberancias, abolladuras y ranuras, en la vista 3D para una representación plástica. Los valores escalares se convierten en un mapa de altura para facilitar el análisis cualitativo de los valores de medición 3D.
Importación de datos de medición
ZEISS INSPECT Correlate permite la importación de datos de medición desde varios formatos de archivos comunes, como ASCII, STL, PSL, PL y CT. Por ejemplo, al importar archivos ASCII, se pueden leer las coordenadas para crear nubes de puntos 3D o sincronizar los valores de fuerza de la máquina de pruebas con las etapas del proyecto.
Seguimiento de puntos
Se utilizan objetivos de medición ultraligeros para seguir puntualmente coordenadas 3D en pruebas estáticas o dinámicas. Estos objetivos se rastrean a lo largo del tiempo con precisión de subpíxeles mediante métodos fotogramétricos. Esta técnica se puede combinar con la correlación de imágenes digitales, lo que permite obtener coordenadas, desplazamientos, velocidades y aceleraciones de cada objetivo para su evaluación al final del proceso.
Informes
ZEISS INSPECT Correlate permite intercambiar resultados de pruebas con colegas y clientes mediante su módulo de informes, que ofrece documentación lista para imprimir y exportaciones de PDF animadas. También proporciona la capacidad de visualizar archivos completos del proyecto en la interfaz de usuario 3D del software para una mejor comprensión de los resultados.
