RÖDERS TEC®
Alta precisión y velocidad
Roders Tec® fabrica en Alemania las maquinas CNC de 3 y 5 ejes más precisas del mundo. Con una profundidad de desarrollo excepcional en la tecnología de diseño, control y accionamiento, las CNC de alta velocidad están optimizadas para el mayor rendimiento posible con respecto a la precisión del mecanizado, la calidad de la superficie y la dinámica
Tecnología
Rodamientos de eje con temperatura controlada.
Para ejes giratorios con motores torque es habitual templar los motores con agua. Röders va un paso más allá y, opcionalmente, templa también los rodamientos y la mesa de la máquina en los ejes giratorios. De este modo se reducen considerablemente las desviaciones dimensionales a velocidades más altas.
Control Preciso de la Temperatura.
La histéresis del agua de enfriamiento, empleada para regular la temperatura de la máquina, es menor a +/-0.1 Kelvin, lo que indica una estabilidad dentro de un margen muy estrecho. Para requerimientos particulares, es posible reducir aún más esta histéresis a +/-0.02 Kelvin, ofreciendo un control de temperatura excepcionalmente preciso en situaciones específicas.
Tecnología para corte de alta velocidad
Cambiador de herramientas grande: Se han desarrollado soluciones de cambiador de herramientas de diseño propio, que ofrecen varias velocidades y tamaños. Estos cambiadores pueden albergar hasta 199 lugares de herramientas, proporcionando una amplia gama de opciones para adaptarse a las necesidades específicas de producción.
Tecnología para corte de alta velocidad
Limpieza por aspersión: Limpieza por pulverización de herramientas con disolvente, seguida de secado automático para una medición láser fiable y de alta precisión.
PRECITEMP® I, II, III
Las desviaciones dimensionales en las piezas de trabajo suelen ser causadas por cambios de temperatura en la máquina o en el entorno. Los módulos PRECITEMP® I, II o III resuelven este problema al ajustar la máquina para lograr la precisión requerida a través de un proceso de templado y compensación de software. Esto es útil en talleres donde las temperaturas pueden variar constantemente, incluso si hay aire acondicionado.

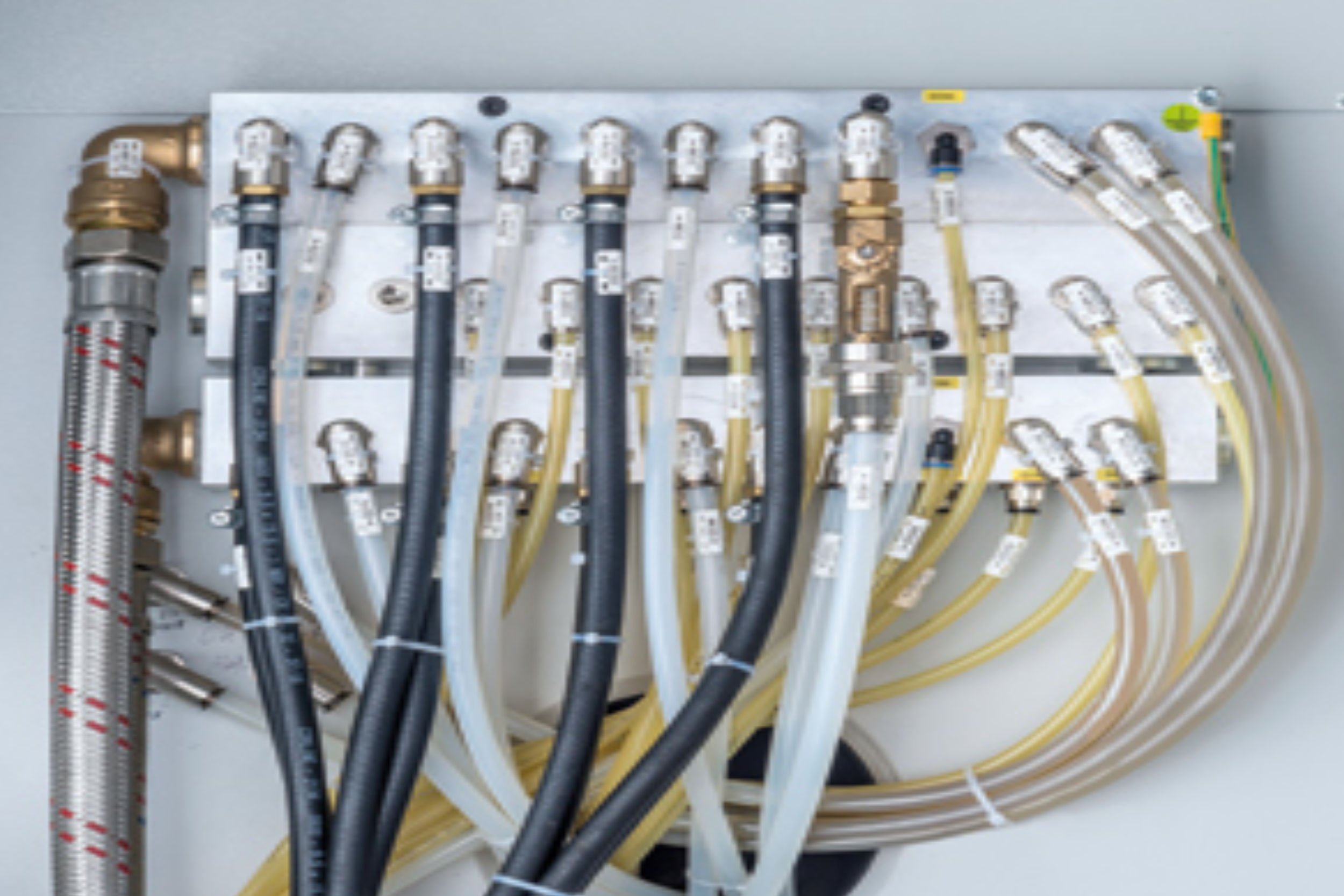

Gran cantidad de circuitos de enfriamiento.
Se mantiene la temperatura constante de las máquinas mediante circuitos de agua, garantizando estabilidad en su funcionamiento. Además, para lograr máxima precisión, se controla la temperatura de los rieles y carros de guía con un circuito de agua que circula directamente a través de ellos, asegurando su temperatura óptima y la precisión del proceso de trabajo.
Tecnología para corte de alta velocidad
Compensación externa del alargamiento del husillo: Se ha implementado un soporte con temperatura controlada de manera precisa, que está directamente acoplado al molde del eje Z. Además, se ha instalado un sensor de medición sin contacto en el eje del husillo giratorio, ofreciendo una resolución en el rango nanométrico.
Tecnología para corte de alta velocidad
Láser de medición en el cambiador de herramientas: Láser de medición y esfera de calibración ubicadas fuera del área de mecanizado, donde están protegidas contra virutas y emulsión o aceite.
Máquinas
Serie RXP
Resultado de un proceso de desarrollo duradero en la construcción con tecnologia HSC. Con múltiples patentes y optimizadas en cada detalle, estas máquinas de motor lineal de bajo desgaste y ahorro de energía logran la mayor precisión, dinámica y calidades de superficie posibles en numerosas áreas de aplicación.
RXP 400 - 3 Ejes
Optimizado para pequeños moldes de acero, electrodos, tecnología de acuñación y micro mecanizados.
-
Micro mecanizado para moldes pequeños de acero y electrodos. Troquel para acuñar monedas
-
Desplazamiento eje X: 410mm
Desplazamiento eje Y: 294mm
Desplazamiento eje Z: 210mm
Área de trabajo: 450mm x 300mm
Capacidad máxima: 100Kg
Velocidad de husillo: 50,000 RPM, HSK E25 o 40,000 RPM, HSK E32, Diámetro máximo de herramienta 6mm
Velocidad de corte: 0-42,000 mm/min.
Dimensiones: 2515mm x 1930mm x 2080mm.
Peso: 3.2T
Número de herramientas: 18 a más.
RXP 501 - 3 Ejes
De eje Z rígido, gran variedad de husillos de mecanizados. Recorrido ampliado en todos los ejes.
-
Potente eje Z, de ese modo una mayor selección de husillos. Carrera aumentada en todos los ejes.
-
Desplazamiento eje X: 600mm
Desplazamiento eje Y: 500mm
Desplazamiento eje Z: 300mm
Área de trabajo: 554mm x 450mm
Capacidad máxima: 400Kg
Velocidad de husillo: 42,000 RPM, 14kW, HSK E40, Diámetro máximo de herramienta 16mm
Velocidad de corte: 0-60,000 mm/min.
Dimensiones: 2800mm x 2450mm x 2520mm.
Peso: 6.5T
Número de herramientas: 35 lugares para HSK E40
RXP 950 - 3 Ejes
Maquina muy compacta con gran área de mecanizado. Serie RXP relativamente grande para corte a alta velocidad real
-
Máquina RXP relativamente grande para corte a alta velocidad real
-
Desplazamiento eje X: 950mm
Desplazamiento eje Y: 905mm
Desplazamiento eje Z: 500mm
Área de trabajo: 950mm x 796mm
Capacidad máxima: 2000Kg
Velocidad de husillo: 36,000 RPM, 15kW, HSK E50, Diámetro máximo de herramienta 20mm
Velocidad de corte: 0-60,000 mm/min.
Dimensiones: 3350mm x 3350mm x 3180mm.
Peso: 14.5T
Número de herramientas: 40 lugares para HSK E50, 94 o más lugares opcionales.
-
Maquina de alta velocidad HSC de 5 ejes, compacta y altamente dinámica, precisa con contra soporte y compensación geométrica especial de Roders.
-
Desplazamiento eje X: 450mm
Desplazamiento eje Y: 455mm
Desplazamiento eje Z: 240mm
Cama giratoria: +/-115°
Rango de rotación: Casi ilimitado.
Tamaño de la mesa: 250mm (mandril integrado opcional)
Capacidad máxima: 60Kg
Velocidad de husillo: 42,000 RPM, 14kW, HSK E40, diámetro máximo de la herramienta 16mm
Velocidad de corte: 0-42,000 mm/min.
Dimensiones: 2710mm x 2350mm x 2350mm.
Peso: 6.0 T
Número de herramientas: 21 (Lineal), 35 o más lugares opcionales.
RXP 501 DS - 5 Ejes
Maquina HSC de 5 ejes compacta pero rígida con gran variedad de husillos de mecanizado.
-
Maquina HSC de 5 ejes, compacta pero potente con gran selección de husillos y con contra soporte para elevada precisión
-
Desplazamiento eje X: 500mm
Desplazamiento eje Y: 500mm
Desplazamiento eje Z: 300mm
Cama giratoria: +/-115°
Rango de rotación: Casi ilimitado.
Tamaño de la mesa: 250mm (mandril integrado opcional)
Capacidad máxima: 60Kg
Velocidad de husillo: 42,000 RPM, 14kW, HSK E40, diámetro máximo de la herramienta 16mm
Velocidad de corte: 0-60,000 mm/min.
Dimensiones: 2800mm x 2450mm x 2520mm.
Peso: 7.0 T
Número de herramientas: 35 lugares para HSK E40
RXP 601 DS - 5 Ejes
La mayor dinámica posible gracias a accionamientos directos extremadamente potentes, también en los ejes giratorios.
-
Máxima dinámica por medio de potente tecnología de motores lineales, también en los ejes rotatorios, cuenta con alta precisión por compensación de geometría especial Roders.
-
Desplazamiento eje X: 520mm
Desplazamiento eje Y: 635mm
Desplazamiento eje Z: 400mm
Cama giratoria: +/-115°
Rango de rotación: Casi ilimitado.
Tamaño de la mesa: 340mm redondo o 340mm cuadrado, 400mm redondo con lados aplanados o 400mm redondo.
Capacidad máxima: 100Kg
Velocidad de husillo: 36,000 RPM, 15kW, HSK E50, diámetro máximo de la herramienta 20mm
Velocidad de corte: 0-60,000 mm/min.
Dimensiones: 2900mm x 2950mm x 2820mm.
Peso: 9.7 T
Número de herramientas: 36 para HSK E50, 76 o más lugares opcionales.
RXP 950 DSH - 5 Ejes
La mayor dinámica posible gracias a los accionamientos directos extremadamente potentes.
-
La mayor dinámica posible gracias a accionamientos directos extremadamente potentes, también en los ejes giratorios
-
Desplazamiento eje X: 600mm
Desplazamiento eje Y: 905mm
Desplazamiento eje Z: 500mm
Cama giratoria: +/-115°
Rango de rotación: Casi ilimitado.
Tamaño de la mesa: 400mm redondo o 400mm cuadrado, 600mm redondo con lados aplanados o 600mm redondo.
Capacidad máxima: 800Kg
Velocidad de husillo: 36,000 RPM, 15kW, HSK E50, diámetro máximo de la herramienta 20mm
Velocidad de corte: 0-60,000 mm/min.
Dimensiones: 3350mm x 3250mm x 3500mm.
Peso: 15.5 T
Número de herramientas: 40 para HSK E50, 86 o más lugares opcionales.

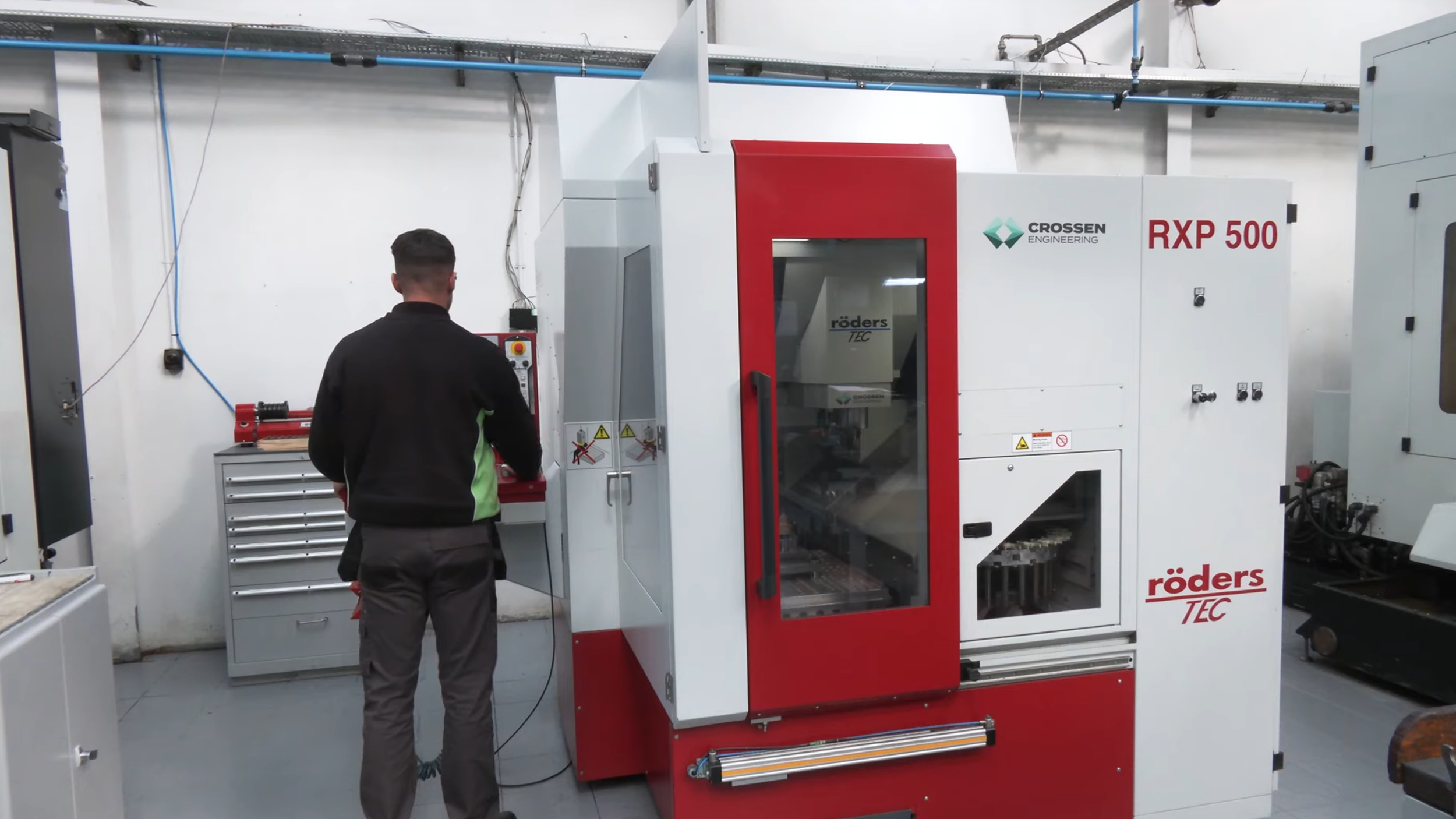

RXP 500 - 3 Ejes
Maquina HSC multiusos para moldes y herramientas de tamaño medio.
-
Maquina de alta velocidad HSC universal para tamaños de piezas y modelos medios.
El mecanizado completo es posible en una sujeción.
-
Desplazamiento eje X: 500mm
Desplazamiento eje Y: 455mm
Desplazamiento eje Z: 240mm
Área de trabajo: 550mm x 450mm
Capacidad máxima: 400Kg
Velocidad de husillo: 42,000 RPM, 14kW, HSK E40, Diámetro máximo de herramienta 16mm (otros bajo pedido)
Velocidad de corte: 0-42,000 mm/min.
Dimensiones: 2710mm x 2350mm x 2350mm.
Peso: 5.5T
Número de herramientas: 21 a más.
RXP 801 - 3 Ejes
Maquina muy compacta con gran área de mecanizado. De eje Z rígido, gran variedad de husillos de mecanizados.
-
Potente eje Z, de ese modo una mayor selección de husillos. Carrera aumentada en todos los ejes.
-
Desplazamiento eje X: 800mm
Desplazamiento eje Y: 635mm
Desplazamiento eje Z: 400mm
Área de trabajo: 796mm x 596mm
Capacidad máxima: 800Kg
Velocidad de husillo: 36,000 RPM, 15kW, HSK E50, Diámetro máximo de herramienta 20mm
Velocidad de corte: 0-60,000 mm/min.
Dimensiones: 2900mm x 2950mm x 2820mm.
Peso: 8.4T
Número de herramientas: 36 lugares para HSK E50, 76 o más lugares opcionales.
RXP 400 DS - 5 Ejes
Maquina CNC para micro mecanizado de alta precisión. Aplicable a todos los materiales.
-
Micro mecanizado de alta precisión, apropiada para todo tipo de materiales como electrodos , moldes pequeños, relojes, etc.
-
Desplazamiento eje X: 310mm
Desplazamiento eje Y: 294mm
Desplazamiento eje Z: 210mm
Cama giratoria: -30° / +115°
Rango de rotación: Casi ilimitado.
Tamaño de la mesa: 199mm (mandril integrado opcional)
Capacidad máxima: 15Kg
Velocidad de husillo: 50,000 RPM, HSK E25 o 40,000 RPM
Velocidad de corte: 0-42,000 mm/min.
Dimensiones: 2515mm x 930mm x 2080mm.
Peso: 3.2 T
Número de herramientas: 15 (Lineal), 40, 70 o más lugares opcionales
RXP 500 DS - 5 Ejes
Maquina HSC de 5 ejes compacta, altamente dinámica y de alta precisión.
RXP 400 DSC - 5 Ejes
De gran rango de giro de hasta 135 °. Para electrodos, moldes pequeños, relojes, etc.
-
Micro mecanizado de alta precisión para electrodos , moldes pequeños, relojes, etc. Gran ángulo de giro de hasta 135°
-
Desplazamiento eje X: 294mm
Desplazamiento eje Y: 294mm
Desplazamiento eje Z: 210mm
Cama giratoria: -30° / +135°
Rango de rotación: Casi ilimitado.
Tamaño de la mesa: 199mm (mandril integrado opcional)
Capacidad máxima: 15Kg
Velocidad de husillo: 50,000 RPM, HSK E25 o 40,000 RPM
Velocidad de corte: 0-42,000 mm/min.
Dimensiones: 2515mm x 1930mm x 2170mm.
Peso: 3.2 T
Número de herramientas: 15 (Lineal), 40, 70 o más lugares opcionales.
RXP 500 DSC - 5 Ejes
Geometría optimizada para un mejor acceso al mecanizado en operaciones con grandes rangos de giro.
-
Maquina de alta velocidad HSC de 5 ejes, compacta y altamente dinámica, precisa con contra soporte y compensación geométrica especial de Roders.
-
Desplazamiento eje X: 450mm
Desplazamiento eje Y: 455mm
Desplazamiento eje Z: 240mm
Cama giratoria: +/-115°
Rango de rotación: Casi ilimitado.
Tamaño de la mesa: 200mm (mandril integrado opcional)
Capacidad máxima: 30Kg
Velocidad de husillo: 42,000 RPM, 14kW, HSK E40, diámetro máximo de la herramienta 16mm
Velocidad de corte: 0-42,000 mm/min.
Dimensiones: 2710mm x 2350mm x 2350mm.
Peso: 6.0 T
Número de herramientas: 21 (Lineal), 35 o más lugares opcionales.
RXP 501 DSC - 5 Ejes
Eje C mas excéntrico. Mejor acceso a la pieza de trabajo para ángulos de giro grandes.
-
Codo mas pronunciado del Eje C, mejor acceso para ángulos de giro grandes por medio de Eje C con contra soporte para elevada precisión.
-
Desplazamiento eje X: 500mm
Desplazamiento eje Y: 500mm
Desplazamiento eje Z: 300mm
Cama giratoria: +/-115°
Rango de rotación: Casi ilimitado.
Tamaño de la mesa: 250mm (mandril integrado opcional)
Capacidad máxima: 60Kg
Velocidad de husillo: 42,000 RPM, 14kW, HSK E40, diámetro máximo de la herramienta 16mm
Velocidad de corte: 0-60,000 mm/min.
Dimensiones: 2800mm x 2450mm x 2520mm.
Peso: 7.0 T
Número de herramientas: 35 lugares para HSK E40
RXP 601 DSH - 5 Ejes
Eficiente debido a la alta rigidez y la disposición óptima de la inercia de la masa. Soporte de dos lados del eje C para una alta precisión.
-
Máxima dinámica por medio de potente tecnología de motores lineales, también en los ejes rotatorios, cuenta con alta precisión por compensación de geometría especial Roders. Máxima talla de pieza de trabajo en altura y diámetro
-
Desplazamiento eje X: 540mm
Desplazamiento eje Y: 635mm
Desplazamiento eje Z: 400mm
Cama giratoria: +/-115°
Rango de rotación: Casi ilimitado.
Tamaño de la mesa: 340mm redondo o 340mm cuadrado, 400mm redondo con lados aplanados o 400mm redondo.
Capacidad máxima: 200Kg
Velocidad de husillo: 36,000 RPM, 15kW, HSK E50, diámetro máximo de la herramienta 20mm
Velocidad de corte: 0-60,000 mm/min.
Dimensiones: 2900mm x 2950mm x 3070mm.
Peso: 10.2 T
Número de herramientas: 36 para HSK E50, 76 o más lugares opcionales.
Serie RXU
QUADROGUIDE®: un concepto totalmente nuevo que combina esas características de manera ideal. La transmisión de las fuerzas desde el cortador a lo largo del eje Z y el eje Y al cuerpo de la máquina se ha optimizado con un diseño de máquina totalmente nuevo.
RXU 1001 - 3 Ejes
Ideal para forjar matrices, fabricación de moldes y matrices, industria aeroespacial, producción de maquinaria, etc.
-
Con QUADROGUIDE para una elevada capacidad de desbaste y precisión, todos los ejes con motores lineales y libre elección de los husillos en función de la aplicación, hasta 67 Nm (S1)
-
Desplazamiento eje X: 1000mm
Desplazamiento eje Y: 810mm
Desplazamiento eje Z: 500mm
Área de trabajo: 960mm x 798mm
Capacidad máxima: 2000Kg
Velocidad de husillo: 24,000 RPM, 67 Nm (S1), HSK A63, Máx. diámetro de herramienta 35mm
Velocidad de corte: 0-60,000 mm/min.
Dimensiones: 3500mm x 4814mm x 3300mm.
Peso: 19.5T
Número de herramientas: 24 (rotativo, se puede reemplazar durante el mecanizado), opcional 40, 75 o más lugares.
RXU 2000 - 3 Ejes
Máquina de alta precisión para piezas de trabajo grandes de hasta 2.0 mx 1.8 mo 2.4 m x 1.4 m
-
Con QUADROGUIDE para una elevada capacidad de desbaste y precisión, todos los ejes con motores lineales y libre elección de los husillos en función de la aplicación, hasta 101 Nm (S1)
-
Rango de mecanizado: 2000mm x 1800mm x 800mm o 2400mm x 1400mm 800mm
Máx. altura: 1000 o 950 mm entre la punta del husillo y la mesa de máquinas.
Tamaño de la mesa: 2000mm x 1750mm o 2300mm x 1750mm
Capacidad máxima: Max.5000Kg
Velocidad de avance: 0-60,000 mm/min.
Velocidad de husillo: 24,000 RPM, 67 Nm (S1), HSK A63, Máx. diámetro de herramienta 35mm
Láser de medición: Colocado a un lado de la mesa con protección contra viruta.
Peso: 49.0 T
Número de herramientas: 89 o más lugares opcionales.
Dimensiones: 5224mm x 6515mm x 4400mm.
RXU 1001 DSH - 5 Ejes
Con QUADROGUIDE® para una alta capacidad de desbaste, dinámica y precisión.
-
Con QUADROGUIDE para una elevada capacidad de desbaste y precisión, todos los ejes con motores lineales y libre elección de los husillos en función de la aplicación, hasta 101 Nm (S1)
-
Desplazamiento eje X: 800mm
Desplazamiento eje Y: 855mm
Desplazamiento eje Z: 500mm
Cama giratoria: +/- 115° (otros, bajo pedido)
Rango de rotación: Casi ilimitado.
Tamaño de la mesa: 400mm redondo o 400mm cuadrado, 600mm redondo con dos lados planos o 600mm redondo
Capacidad máxima: 800Kg
Velocidad de husillo: 24,000 RPM, 67 Nm (S1), HSK A63, Máx. diámetro de herramienta 35mm
Velocidad de avance: 0-60,000 mm/min
Dimensiones: 3500mm x 4814mm x 3600mm
Peso: 21.0 T
Número de herramientas: 24(rotativo – se puede cargar durante el mecanizado), opcional 40 lugares o más

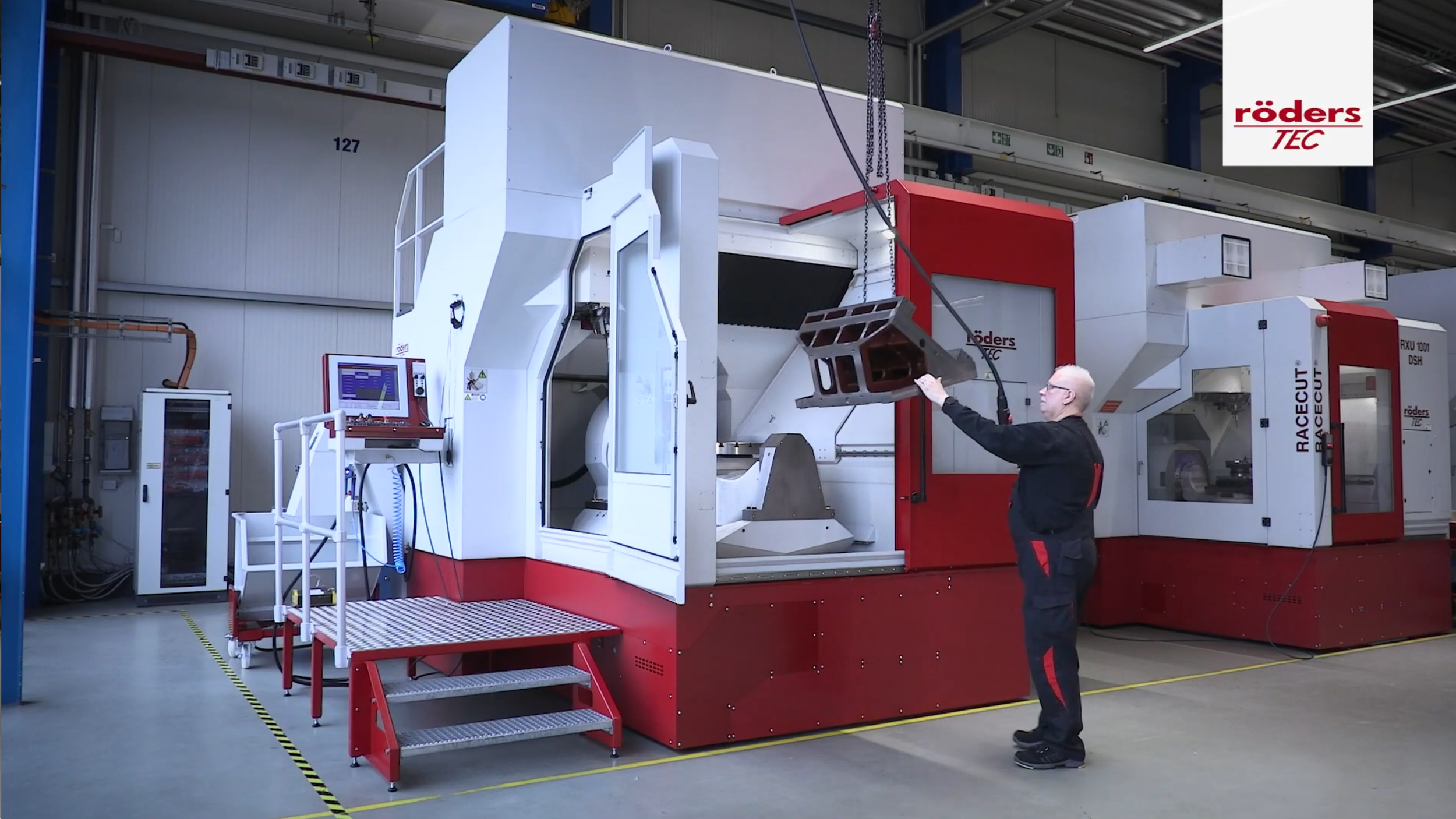

RXU 1201 DSH - 5 Ejes
Diseño de máquina especial para mecanizar BLINGS y piezas de trabajo similares desde dos lados en una configuración.
-
Diseño de máquina especial para mecanizar BLINGS y piezas de trabajo similares desde dos lados en una configuración. Con QUADROGUIDE para una elevada capacidad de desbaste y precisión, todos los ejes con motores lineales y libre elección de los husillos en función de la aplicación, hasta 101 Nm (S1).
-
Desplazamiento eje X: 1000mm
Desplazamiento eje Y: 1050mm
Desplazamiento eje Z: 600mm
Cama giratoria: +/- 115° (otros, bajo pedido)
Rango de rotación: Casi ilimitado.
Tamaño de la mesa: 625mm redondo o 625mm cuadrado, 895mm redondo con dos lados planos o 895mm redondo.
Capacidad máxima: 1500Kg
Velocidad de husillo: 24,000 RPM, 67Nm (S1), HSK A63, Máx. diámetro de herramienta 35mm
Velocidad de avance: 0-60,000 mm/min
Dimensiones: 4205mm x 5431mm x 4000mm
Peso: 33.0 T
Número de herramientas: 50, 90 o más lugares opcionales
RXU 1401 - 3 Ejes
Todos los ejes con accionamiento directos. El husillo de fresado se puede elegir según la aplicación, hasta 101 Nm (S1) disponibles.
-
Con QUADROGUIDE para una elevada capacidad de desbaste y precisión, todos los ejes con motores lineales y libre elección de los husillos en función de la aplicación, hasta 101 Nm (S1)
-
Desplazamiento eje X: 1400mm
Desplazamiento eje Y: 1050mm
Desplazamiento eje Z: 600mm
Área de trabajo: 1400mm x 1070mm
Capacidad máxima: 3000Kg
Velocidad de husillo: 24,000 RPM, 67 Nm (S1), HSK A63, Máx. diámetro de herramienta 35mm
Velocidad de corte: 0-60,000 mm/min.
Dimensiones: 3921mm x 5439mm x 3600mm.
Peso: 27.0 T
Número de herramientas: 50, 90 o más lugares opcionales.
RXU 2600 - 3 Ejes
Máquina de alta precisión para piezas de trabajo grandes de hasta 2.0 mx 1.8 mo 2.4 m x 1.4 m
-
Con QUADROGUIDE para una elevada capacidad de desbaste y precisión, todos los ejes con motores lineales y libre elección de los husillos en función de la aplicación, hasta 101 Nm (S1)
-
Rango de mecanizado: 2000mm x 1800mm x 800mm o 2400mm x 1400mm 800mm
Máx. altura: 1000 o 950 mm entre la punta del husillo y la mesa de máquinas.
Tamaño de la mesa: 2000mm x 1750mm o 2300mm x 1750mm
Capacidad máxima: Max.5000Kg
Velocidad de avance: 0-60,000 mm/min.
Velocidad de husillo: 24,000 RPM, 67 Nm (S1), HSK A63, Máx. diámetro de herramienta 35mm
Láser de medición: Colocado a un lado de la mesa con protección contra viruta.
Peso: 49.0 T
Número de herramientas: 89 o más lugares opcionales.
Dimensiones: 5224mm x 6515mm x 4400mm.
RXU 1001 DHB - 5 Ejes
Diseño de máquina especial para mecanizar BLINGS y piezas de trabajo similares desde dos lados en una configuración.
-
Diseño de máquina especial para mecanizar BLINGS y piezas de trabajo similares desde dos lados en una configuración. Con QUADROGUIDE para una elevada capacidad de desbaste y precisión, todos los ejes con motores lineales y libre elección de los husillos en función de la aplicación, hasta 101 Nm (S1).
-
Desplazamiento eje X: 800mm
Desplazamiento eje Y: 855mm
Desplazamiento eje Z: 500mm
Cama giratoria: +/- 115° (otros, bajo pedido)
Rango de rotación: Casi ilimitado.
Tamaño de la mesa: Circular de 355mm con sistema integrado de sugestión rápida plegable.
Capacidad máxima: 300Kg
Velocidad de husillo: 36,000 RPM, 15kW, HSK E50, Máx. diámetro de herramienta 20mm
Velocidad de avance: 0-60,000 mm/min
Dimensiones: 3500mm x 5300mm x 3550mm
Peso: 21.0 T
Número de herramientas: 24(rotativo – se puede cargar durante el mecanizado), opcional 40 lugares o más
Eliminación de viruta: Con 2 tornillos en la caja de viruta detrás de la máquina o con transportador de viruta adicional.
Serie RHP
Las máquinas RHP se diferencian de las máquinas RXP en cuanto al concepto de carril-guía. Las guías hidrostáticas en todos los ejes mejoran significativamente el rendimiento de marcha. La tecnología fundamental de las máquinas RHP corresponde a: motores lineales en todos los ejes, control Röders RMS6, estabilización exacta de la temperatura, compensación del alargamiento del husillo, etc.
RHP 500 - 3 Ejes
Máquina de 3 ejes con la mayor precisión posible, tanto estática como dinámica. Para calidades de superficie especialmente elevadas.
-
La mayor precisión posible, tanto estática como dinámica
-
Desplazamiento eje X: 500mm
Desplazamiento eje Y: 552mm
Desplazamiento eje Z: 300mm
Área de trabajo: 600mm x 540mm
Capacidad máxima: 400Kg
Velocidad de husillo: 42,000 RPM, 14kW, HSK E40, Máx. diámetro de herramienta 16mm
Velocidad de avance: 0-60,000 mm/min
Dimensiones: 3015mm x 2510mm x 2750mm
Peso: 10.0 T
Número de herramientas: 42 lugares.

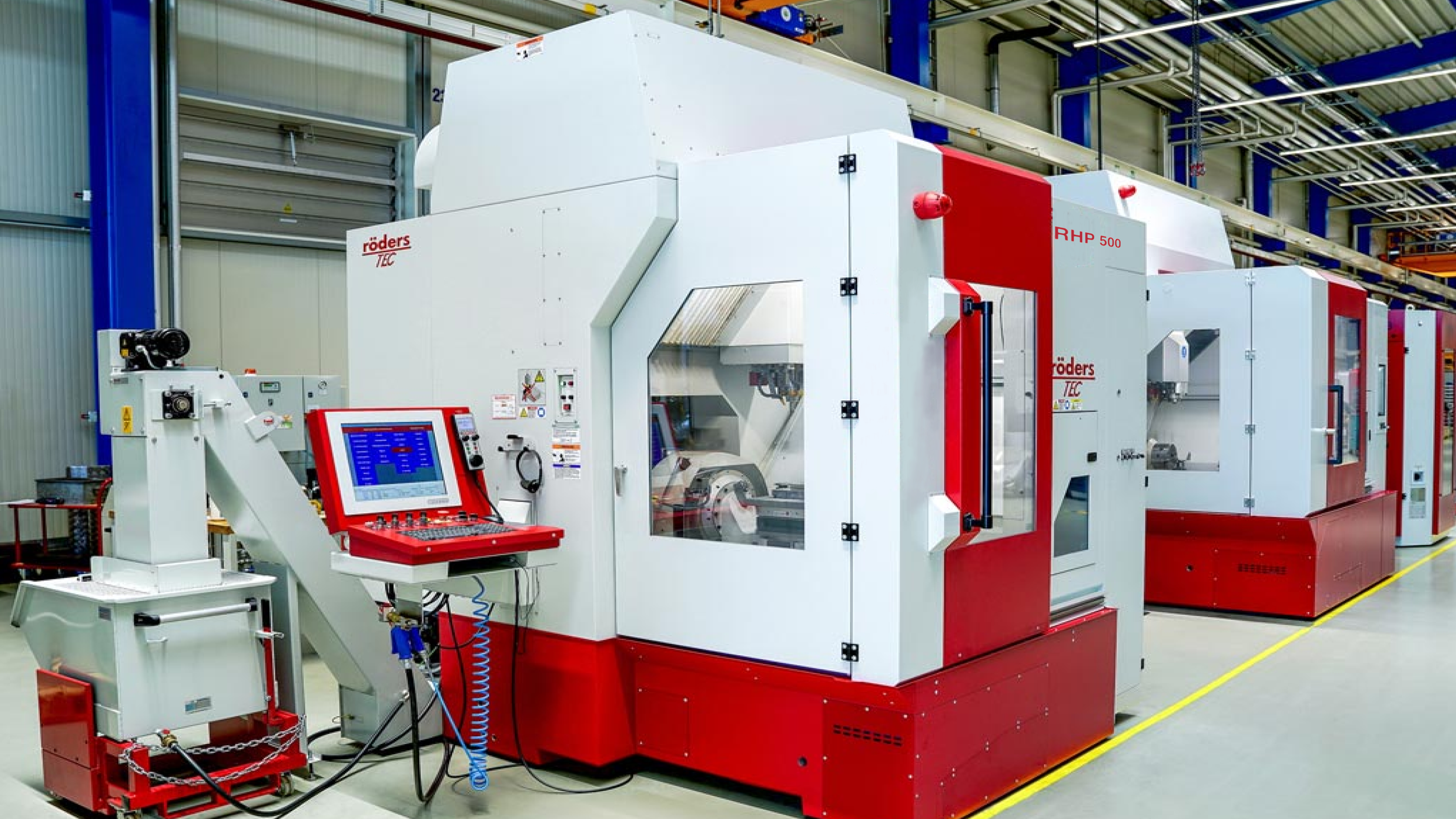

RHP 500 L - 3 Ejes
Máxima precisión y calidad superficial en el mecanizado de 3 ejes para piezas de trabajo relativamente bajas.
-
Versión baja de RHP500 para piezas de trabajo relativamente bajas
-
Desplazamiento eje X: 500mm
Desplazamiento eje Y: 552mm
Desplazamiento eje Z: 150mm
Área de trabajo: 600mm x 540mm
Capacidad máxima: 400Kg
Velocidad de husillo: 42,000 RPM, 14kW, HSK E40, Máx. diámetro de herramienta 16mm
Velocidad de avance: 0-60,000 mm/min
Dimensiones: 3015mm x 2510mm x 2750mm
Peso: 10.0 T
Número de herramientas: 42 lugares.
Serie RXS
Las máquinas RXS son ideales para aplicaciones de producción altamente eficientes, donde cada segundo cuenta. Las máquinas RXS están diseñadas como máquinas de husillo simple y doble, de modo que en el caso de aplicaciones con solo dos herramientas (por ejemplo, mecanizado de impulsor), los tiempos no productivos para cambios de herramienta se omiten por completo. El cambio de piezas se puede realizar con los husillos en marcha.
RXS 500 DSI - 5 Ejes
Máquina de 5 ejes de husillo único altamente dinámica. Aceleraciones que van hasta mas de 3g.
-
Máquina de 5 ejes altamente dinámica
-
Desplazamiento eje X: 450mm
Desplazamiento eje Y: 370mm
Desplazamiento eje Z: 155mm
Cama giratoria: -30°/+115°
Rango de rotación: Casi ilimitado.
Tamaño de mesa: 200mm.
Capacidad máxima: 10Kg
Velocidad de husillo: 42,000 RPM, 14kW, HSK E40.
Velocidad de avance: 0-42,000 mm/min
Dimensiones: 3110mm x 2350mm x 2320mm
Peso: 6.0 T
Número de herramientas: 26, 54 más lugares opcionales.
RXS 500 DSI2 - 5 Ejes
Máquina de usillo doble, se pueden integrar en la mesa mandriles especiales para sujeción directa de, por ejemplo, impulsores.
-
Máquina de 5 ejes altamente dinámica, con usillo doble.
-
Desplazamiento eje X: 450mm
Desplazamiento eje Y: 370mm
Desplazamiento eje Z: 155mm
Cama giratoria: +/-115°
Rango de rotación: Casi ilimitado.
Tamaño de mesa: 200mm.
Capacidad máxima: 10Kg
Velocidad de husillo: 2 husillos, ambos de 42,000 RPM, 14kW, HSK E40, diámetro máximo de herramienta de 16mm.
Velocidad de avance: 0-42,000 mm/min
Dimensiones: 3110mm x 2350mm x 2350mm
Peso: 6.0T
Número de herramientas: -
Serie RPT
La serie RPT se ha desarrollado durante varios años con un enfoque en la innovación. Esto ha resultado en mejoras sustanciales en la precisión, la calidad de las superficies y la eficiencia en los tiempos de procesamiento. Estos avances se traducen en un aumento notable de la productividad en la fabricación de moldes y matrices, así como en aplicaciones de producción. Además, todas las opciones que ya conoces de la serie RXP están completamente disponibles en esta serie.
RPT 600 - 3 Ejes
Centro de mecanizado de 3 ejes altamente dinámica. Con tecnología PRECITEMP®
-
Máquina de 3 ejes altamente dinámica, perfecta para trabajos de frezado, rectificado y medición.
-
Desplazamiento eje X: 630mm
Desplazamiento eje Y: 530mm
Desplazamiento eje Z: 300mm
Tamaño de la mesa: 600mm x 500mm, T-slots 14mm.
Unidad de sugestión: Erowa UPC / System 3R Dynafix / Parotec Power Grip 160.
Carga máxima: 400kg.
Velocidad de avance: 0-60,000 mm/min.
Velocidad de husillo: 42,000 RPM, 14kW, HSK E40, Máximo diámetro de herramientas 16mm.
Dimensiones: 2200mm x 2500mm x 2540mm
Peso: 8.0T
Número de herramientas: 48 o 87 lugares para HSK E40, más lugares opcionales.
RPT 600 DSH - 5 Ejes
Centro de mecanizado de 5 ejes altamente dinámica. Con tecnología PRECITEMP®
-
Máquina de 3 ejes altamente dinámica, perfecta para trabajos de frezado, rectificado y medición.
-
Desplazamiento eje X: 470mm
Desplazamiento eje Y: 530mm
Desplazamiento eje Z: 300mm
Cama giratoria: +/-115°
Rango de rotación: Casi ilimitado.
Tamaño de la mesa: Circular con dinámetro de 250mm
Unidad de sugestión: Erowa ITS148 PowerChuck / System 3R Magnum / Parotec Power Grip 160.
Carga máxima: 60kg.
Velocidad de avance: 0-60,000 mm/min.
Velocidad de husillo: 42,000 RPM, 14kW, HSK E40, Máximo diámetro de herramientas 16mm.
Dimensiones: 2200mm x 2500mm x 2720mm
Peso: 8.5T
Número de herramientas: 48 o 87 lugares para HSK E40, más lugares opcionales.
