Braun: una imagen dice más que mil números

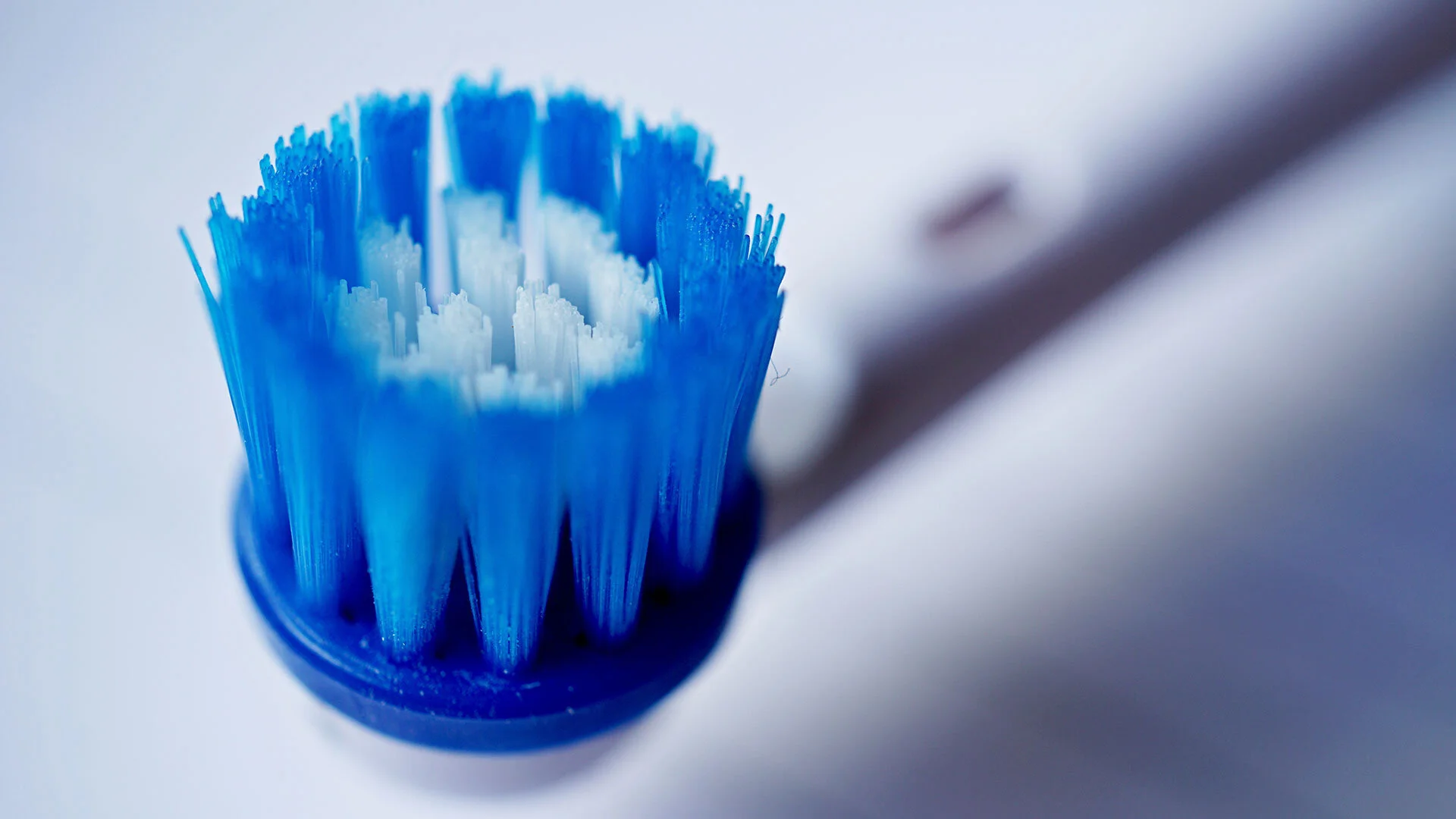

La cartera de productos de Braun, subsidiaria de Procter & Gamble, incluye maquinillas de afeitar eléctricas, depiladoras y aparatos para el cuidado del cabello y dentales de marcas conocidas como Gillette y Oral-B. Braun ya se ha llevado numerosos premios por el diseño de sus productos de alta calidad y da prioridad a la precisión y exactitud dimensional durante la fabricación.

Braun utiliza el digitalizador ATOS 3D junto con el software de inspección GOM para garantizar la calidad de sus productos. El software tiene un kernel paramétrico, que almacena enlaces y rutas de creación de elementos individuales, por ejemplo, como una evaluación completa. Esto significa que a una segunda parte se le puede asignar la misma evaluación sin necesidad de programación adicional, lo que simplifica todas las tareas de medición recurrentes. Los operadores simplemente cargan los datos de medición (malla STL) y presionan el botón de actualización. Luego, la inspección se ejecuta automáticamente en la segunda parte e incluye la creación del informe de evaluación. Cuando se requieren cambios en el programa de medición, el sistema paramétrico transfiere estos cambios a todos los elementos involucrados.

Digitalización de piezas de campo completo

El digitalizador ATOS 3D captura toda la superficie de la pieza en lugar de solo unos pocos puntos individuales. Durante la evaluación, las desviaciones de los datos CAD se resaltan en color, produciendo medidas correctivas autoexplicativas en informes de medición fáciles de entender. Otra ventaja es que Braun puede intercambiar todos sus resultados de medición dentro de la empresa con el software gratuito GOM Inspect. Los gerentes de calidad pueden evaluar los resultados junto con otras instalaciones de producción, lo que acelera el proceso de toma de decisiones.

Correcciones específicas de herramientas

La tecnología de medición óptica se utiliza no solo para la inspección del primer artículo, sino también para la corrección de herramientas. Para cumplir con los altos requisitos ópticos y hápticos de sus productos, Braun utiliza recubrimientos metálicos además de varios materiales durante la fabricación. Como resultado, las piezas de plástico tienen diferentes propiedades geométricas después del recubrimiento. También pueden deformarse debido al tensado mecánico. Estas piezas ahora se miden antes y después del recubrimiento para revelar la contracción y la deformación en comparación con el modelo CAD y para revelar las correcciones que requiere la herramienta. Es vital que el ingeniero de diseño pueda cambiar el modelo CAD para garantizar que el producto se pueda producir con las dimensiones correctas.

Simplificando dibujos técnicos

Otro uso de la tecnología de medición óptica en Braun es identificar problemas potenciales que ocurren comúnmente en piezas moldeadas por inyección, como marcas de hundimiento, eyectores desalineados, compuertas que sobresalen o incluso deformaciones de componentes. Los resultados de la medición de campo completo permiten identificarlos rápidamente, identificar su ubicación y respaldarlos con datos. Esta es una gran ventaja para los fabricantes de moldes, ya que ven rápidamente si deben intervenir y cómo deben intervenir en la geometría de la herramienta o si es necesario cambiar los parámetros de la máquina de moldeo por inyección.

Con la comparación de superficies de campo completo con datos CAD, los expertos de Braun pueden detectar si un problema específico reside en la herramienta o en el proceso de moldeo por inyección. Desde que Braun lanzó las mediciones ópticas, ha podido simplificar sus dibujos técnicos e informes de inspección. Mientras que los planes de inspección anteriores consistían en columnas de figuras, la base de datos de campo completo y la evaluación transparente que muestra las desviaciones del color CAD ahora proporcionan una visualización simple de los resultados de la evaluación. Varios cientos de páginas de tablas convencionales de informes de prueba se pueden reducir a un puñado de imágenes y dimensiones funcionales. Como resultado, los dibujos técnicos se pueden simplificar por adelantado. Para proporcionar una descripción general rápida, los datos de medición de campo completo de un componente se comparan con los datos CAD.

La tecnología de medición 3D permite a Braun garantizar la precisión dimensional del diseño para todas las superficies de forma libre, los ajustes de dimensión específicos durante el proceso de galvanizado y la inspección dimensional de todas sus piezas. Otra ventaja es que puede simplificar sus dibujos técnicos e informes de inspección.
