Sala de medición virtual
Para GOM Inspect Pro y GOM Blade Inspect Pro
Entorno real en una simulación virtual

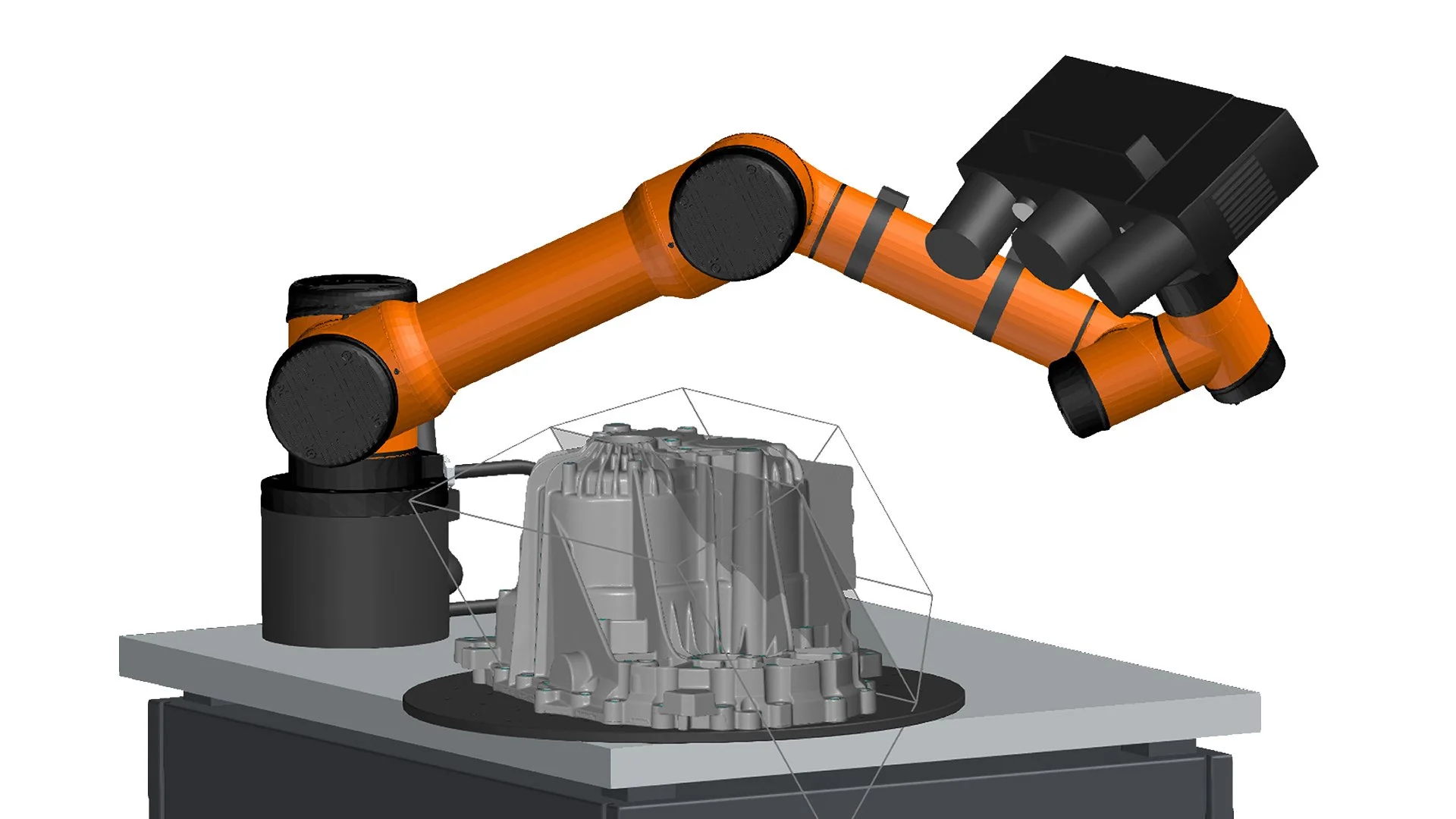

La sala de medición virtual (VMR) es el software de planificación de medición y control central para todos los elementos de las celdas de medición ATOS. Representa el entorno real en una simulación virtual. Consiste en un robot con un sensor, la programación, incluida la cinemática de las trayectorias del robot, la pieza y el plan de medición. Con GOM Inspect Pro o GOM Blade Inspect Pro, el VMR permite ejecutar procedimientos de medición automáticos. Gracias al VMR, el usuario no necesita ninguna habilidad robótica especial. Todos los movimientos del robot se simulan en la sala de medición virtual antes de la ejecución y se comprueba su seguridad.
Tus beneficios
Enseñanza inteligente
La función Smart Teach en VMR calcula las posiciones de sensor requeridas para todas las características de inspección y superficies CAD. La optimización de ruta posterior mejora el orden de las posiciones con respecto al tiempo de ejecución y la prevención de colisiones. Smart Teach minimiza el tiempo necesario para crear programas de robot seguros para los procesos y optimizados para el tiempo de ejecución. El sistema actualiza automáticamente las posiciones de medición si cambia el CAD o los elementos individuales.
Quemado
Los programas de medición se crean fuera de línea y luego se ejecutan una vez en ATOS ScanBox mediante un proceso automatizado. El robot se mueve a las posiciones de medición y determina los parámetros de medición individuales, como los tiempos de exposición en la pieza real. Mediante un proceso especial, el software detecta automáticamente los reflejos de las piezas y ajusta la proyección de la franja en consecuencia para evitar errores de medición causados por los reflejos.
Inspección
Después de la adquisición de datos, el software calcula una malla poligonal de la superficie de la pieza y los valores reales del plan de características de inspección. Estos datos se comparan con los datos de destino y se muestran en un informe. Los resultados de la medición se pueden guardar automáticamente en formatos de exportación especiales, por ejemplo, para bases de datos para el control de calidad estadístico. El procedimiento de medición para diferentes partes se puede llevar a cabo automáticamente.
Planificación de inspección
El conjunto de datos CAD se importa junto con el plan de medición correspondiente. Los principios de medición almacenados en el plan de medición se asignan automáticamente a las características de inspección del plan de medición. El informe de medición también se puede preparar por adelantado (fuera de línea). Los resultados reales de la medición se pueden mostrar después del procedimiento de medición. Esto facilita al usuario la planificación de la inspección.
Medida en serie
Los programas de medición finales se pueden utilizar para inspeccionar otras piezas. El robot está completamente controlado por el software y se mueve a través de las posiciones de medición una tras otra. Durante cada medición, el sistema comprueba si los resultados cumplen los criterios de calidad. Los cambios en el estado de los datos del CAD o el plan de medición se pueden actualizar rápidamente con el software paramétrico.
Interfaz de quiosco
La interfaz de quiosco es una interfaz de usuario especial para el funcionamiento simplificado de ATOS ScanBox. El software se hace cargo de todo el control del proceso y ejecuta la secuencia de medición e inspección automáticamente. Esto garantiza una alta precisión y calidad de los datos: los parámetros de medición, los datos y el sistema operativo están protegidos.
Mediciones automatizadas rápidas con ATOS ScanBox
ATOS ScanBox es una solución todo en uno para un control de calidad eficiente en los procesos de producción y fabricación. Disponibles en 11 variantes diferentes para diferentes aplicaciones y tamaños de piezas, desde ganchos de bloqueo hasta carrocerías de automóviles completas, las máquinas de medición estandarizadas ofrecen una solución todo en uno: programación, digitalización automatizada, inspección e informes. Gracias a una interfaz de usuario intuitiva y la sala de medición virtual (VMR) como software central de control y planificación de la medición, los modelos son fáciles de usar.
