ARAMIS Ajustable
Sistema de medición modular para análisis 2D y 3D
Análisis óptico de movimiento y deformación en 3D
Ideal para el desarrollo de productos, investigación de materiales y pruebas de componentes
Los análisis proporcionan información sobre las características del material y el comportamiento de los componentes bajo carga. Estos resultados forman la base para la durabilidad del producto, el diseño geométrico, las simulaciones numéricas confiables y su validación.
Procedimiento de prueba
rápido y fácil
Los sensores ARAMIS miden muestras y piezas cargadas estática o dinámicamente utilizando un método sin contacto e independiente del material basado en el principio de correlación de imagen digital (DIC), sin preparaciones costosas y que consumen mucho tiempo del objeto de prueba.
Mediciones de alta precisión de objetos pequeños y grandes.
El sistema ofrece soluciones estables para el análisis de muestras desde unos pocos milímetros hasta componentes estructurales de varios metros. La resolución de medición alcanza el rango submicrométrico independientemente de la geometría y la temperatura de la muestra.
Crece con sus requisitos
El sistema de cámara ajustable ARAMIS modularmente ampliable es un punto de entrada rentable al mundo de la metrología GOM. Proporciona coordenadas 2D y 3D precisas para el análisis de componentes deformados estática o dinámicamente y se puede utilizar de forma flexible para diversas tareas de medición.
Un sistema ampliable y modular
¿Necesita cubrir pruebas de metrología profesional con un presupuesto limitado? Ahora puedes configurar ARAMIS Ajustable según tus necesidades. Cuando sus requisitos crecen, el sistema crece con ellos. Por ejemplo, el sensor 2D se puede ampliar fácilmente a un sistema 3D con una segunda cámara. Otros componentes del sistema, como el controlador de pruebas GOM, la iluminación LED dual y el software, se pueden agregar con la misma facilidad.
Comience poco a poco, amplíe su sistema más tarde …
Sistema de cámara sensores 2D expandir a sensores 3D
_____________________________________________________________________________________________________________________________________
Grabación Controlador de sensores ARAMIS 2D expandir a Controlador de sensor ARAMIS
______________________________________________________________________________________________________________________________________
Procesamiento de imágenes Correlación GOM expandir a Correlación GOM Pro
_______________________________________________________________________________________________________________________________________
Capacitación aprendizaje electrónico expandir a Entrenamiento GOM
_______________________________________________________________________________________________________________________________________
Apoyo Soporte electrónico expandir a Soporte técnico GOM

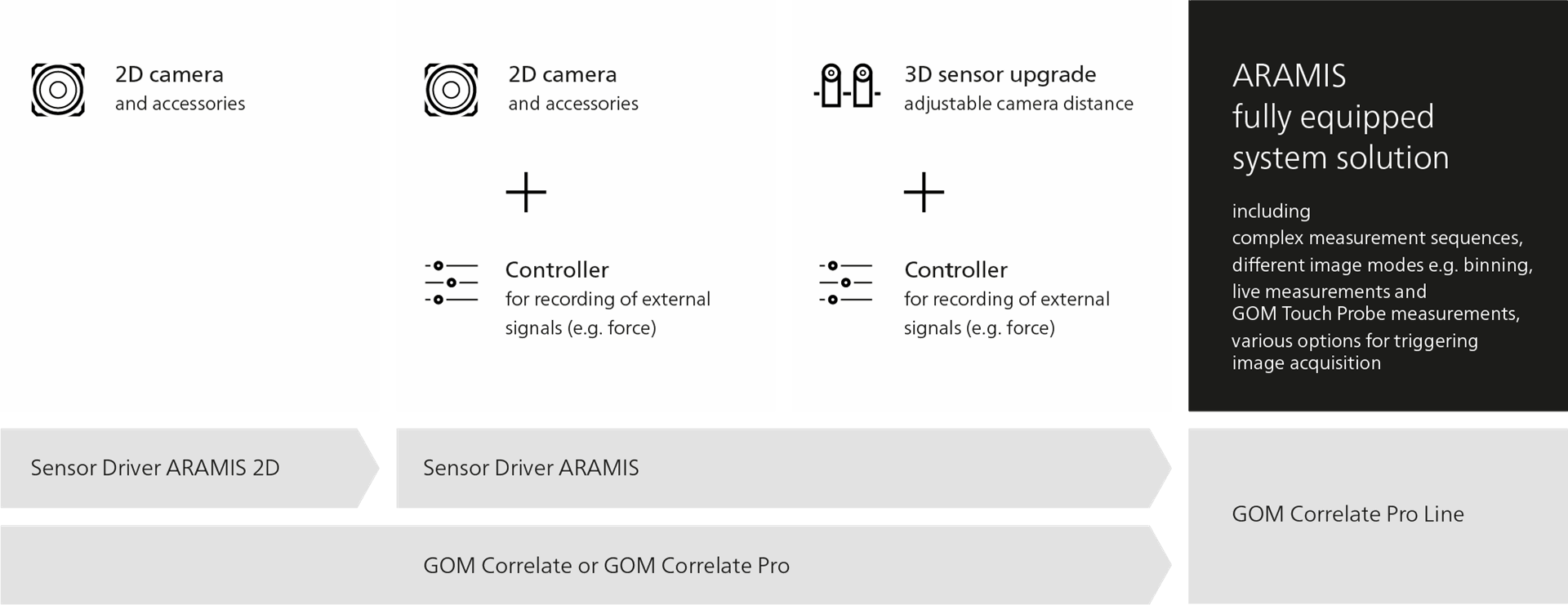

La ruta de actualización ajustable de ARAMIS
Área de medición ajustable de forma flexible
Con un sensor 2D y 3D, el sistema es adecuado para el análisis de campo completo y basado en puntos de componentes sujetos a tensión estática o dinámica. Gracias a los volúmenes y distancias de medición variables, los sensores se pueden utilizar de forma flexible para diferentes tareas de medición. Además, la iluminación LED dual flexible permite iluminar incluso muestras de difícil acceso desde diferentes ángulos. Esto hace que el sistema sea ideal para instituciones de investigación y universidades que trabajan en diversas aplicaciones.
La solución de sistema completamente equipada

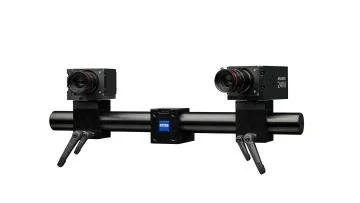

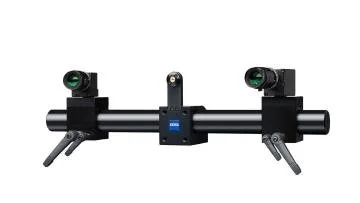

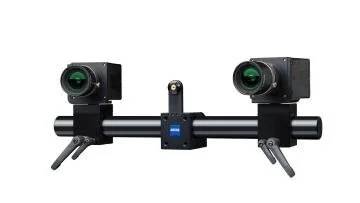

Para la solución de sistema ajustable ARAMIS llave en mano, hay disponibles un total de tres variantes de cámara 3D con una resolución de hasta 12 megapíxeles. Todos los componentes de hardware y software están incluidos en su nivel de configuración más alto, todo mientras se beneficia del soporte técnico y la capacitación de GOM habituales.
Adecuado para numerosas aplicaciones
Iluminación de objetos de tamaño a pequeño a mediano
Multitud de volúmenes de medición

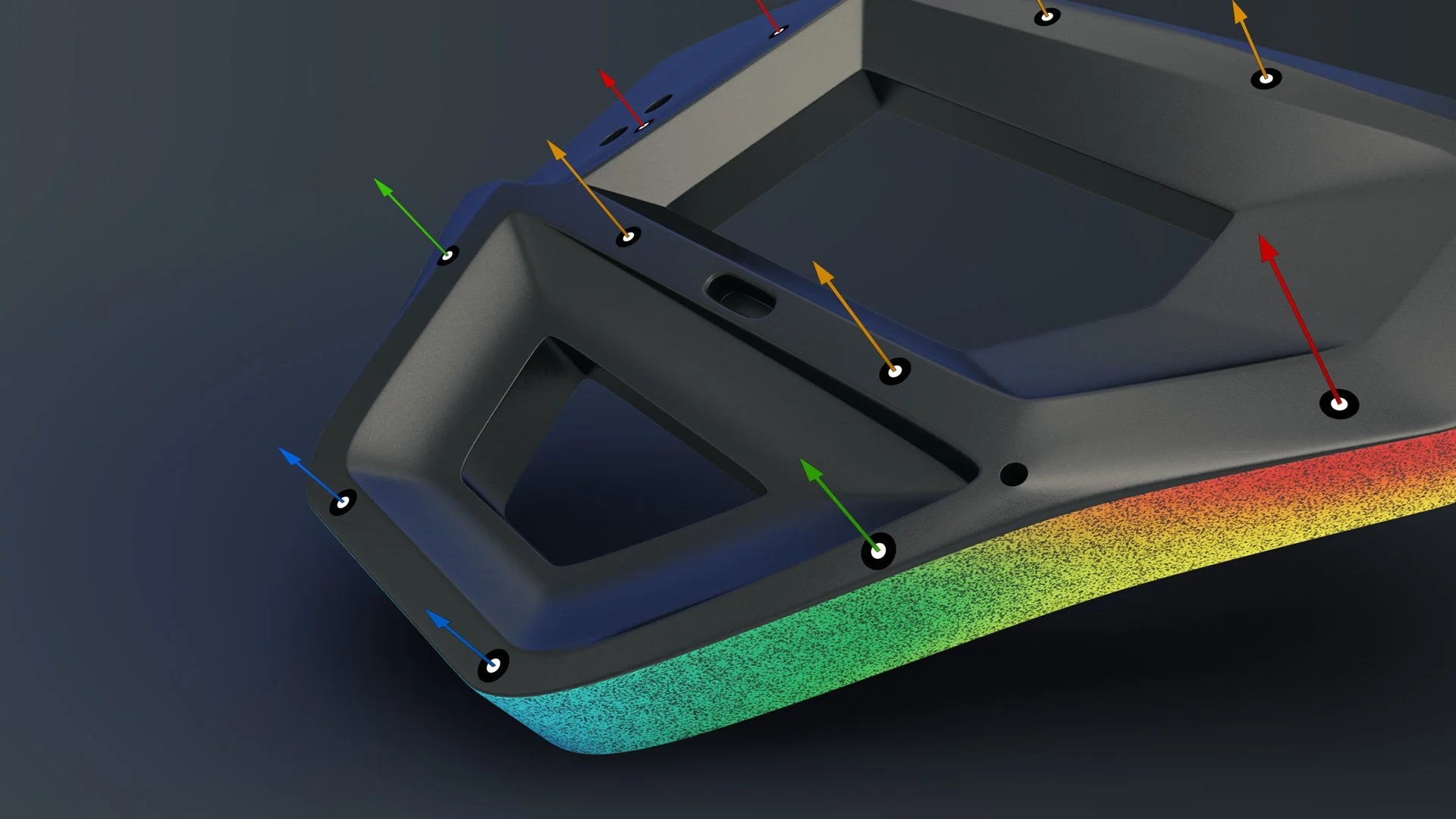

Gom Correlate Pro
Su software para ensayos 3D: Una forma fácil de registrar y analizar movimientos y deformaciones.
Aplicaciones

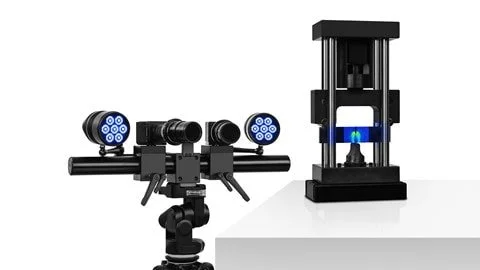

Medición de la deformación superficial de las muestras
Mediciones sin contacto e independientes del material basadas en el principio de correlación de imagen digital (DIC).
Determinación de las propiedades del material.
Para pruebas de materiales como Nakajima, abultamiento, tracción, flexión, corte y expansión de orificios.
Medición de efectos locales
Representación detallada del comportamiento del material. Transición entre deformación uniforme elástica y plástica.
Brochure
Conceptos básicos de cálculo de deformación y correlación de imágenes digitales
Prueba de aceptación de GOM
La prueba de aceptación GOM (GAT) proporciona pruebas de la calidad y la capacidad de rendimiento de la mayoría de los sensores ARAMIS. El procedimiento de aceptación se basa en los estándares VDI 2634-1 y 2626 y es una parte integral del proceso de entrega saliente. Los clientes reciben un certificado GAT para el sensor comprado, un certificado DAkkS para la escala óptica utilizada y una descripción detallada del proceso.
Datos técnicos de ARAMIS Ajustable 2D/3D

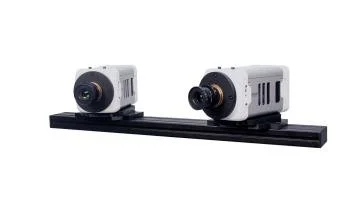

Con un total de tres variantes de cámara entre 2,3 y 12 megapíxeles y velocidades de cuadro de 25 a 2000 fps, ARAMIS Ajustable está diseñado para una variedad de aplicaciones en investigación, desarrollo e industria.
Accesorios
Objeto de calibración
Marcadores de puntos de referencia
Paquete de pulverización de deformación
Pararse
Maletín de transporte
