FANUC: Celdas CNC para CERTIFICACION



Portafolio:



FANUC CNCGuide

Software de simulación de CNC’s FANUC

……………

  • CNC Guide simula el CNC de FANUC para la creación de programas de piezas, pruebas de código G y optimización, todo a través de una PC. Los usuarios pueden aprender a operar los CNC de FANUC en un entorno virtual sin perder un valioso tiempo de mecanizado. Los constructores de máquinas herramienta y los OEM pueden usar CNC Guide para crear gemelos digitales de sus máquinas y probar la lógica para una prueba de concepto más rápida.

    • Sistema de fresado y torno conmutable en un solo simulador

    • Sistema de fresado de 3 ejes / torneado de 2 ejes + 1 husillo

    • Programación conversacional y simulación 3D (MGi)

    • Pulgadas / métricas conmutables

    • Almacenamiento de programas de piezas de 2 MB, con 1000 programas registrados

    • 128 pares de compensación de herramientas (T) y 400 pares de compensación de herramientas (M)

    • Coordenadas de la pieza de trabajo G52 – G59 + 48 adicionales en el molino



FANUC Machine Simulator

Bajo el programa CERT FANUC proporciona un simulador físico de Centros de mecanizado.

  • El Simulador de Maquinado CNC tiene todas las mismas características que el simulador estándar, con la adición de una PC interna que proporcionará un torno o fresadora virtual con cinemática real, lo que permitirá al usuario ver el movimiento en tiempo real de la máquina, las herramientas y el maquinado de la pieza. Se requiere configurar la herramienta y la pieza de trabajo, y un trazado de colores, detección de colisiones y sonidos dan vida a la experiencia de operar la máquina.

    • NC: Fresadora de 3 ejes Oi-F, Torno de 2 ejes o centro de mecanizado de 5 ejes conmutables al reiniciar.

    • IPC: Procesador Pentium N4200 de 1.1 GHz de cuatro núcleos, 8 GB de RAM, 32 GB de SSD.

    • Puertos: 4 USB 3.0.

    • Pantalla HDMI.

    • Software incluido: Windows 10, Simulación de Maquinado, FASBacCNC.

    • Soportes.

    • Suministros del usuario: Monitor, teclado y ratón.



ROBODRILL

Centro de mecanizado de alta velocidad y precisión, ideal para aplicaciones industriales que requieren eficiencia y calidad. Ofrece un rendimiento excepcional en un diseño compacto y versátil.

  • Es un centro de mecanizado de alta velocidad y precisión utilizado en diversas industrias. Destaca por su diseño compacto, alta velocidad y precisión, versatilidad en el mecanizado de diferentes materiales, controles CNC fiables de FANUC, cambios de herramientas rápidos, capacidad de automatización y durabilidad. Es una elección popular para la producción eficiente y precisa en entornos industriales.

    • Recorrido X,Y,Z: 500mm, 400mm, 330mm.

    • Tamaño de la mesa: 650mm x 400mm.

    • Máxima carga: 300kg.

    • Peso de la máquina: 2.2 T.

    • Máxima longitud de la herramienta: 250mm.

    • Máximo diámetros de la herramienta: 80mm.

    • Máximo peso de la herramienta: 3kg.

    • Número de herramientas: 21.

    • Distancia desde la punta del husillo a la mesa (con HC100): 250mm - 580mm.

    • Controlador: FANUC 31i-B5 Plus.

    • Tiempo de cambio de herramienta (2 kg-herramienta) (corte a corte): 1.6 s.

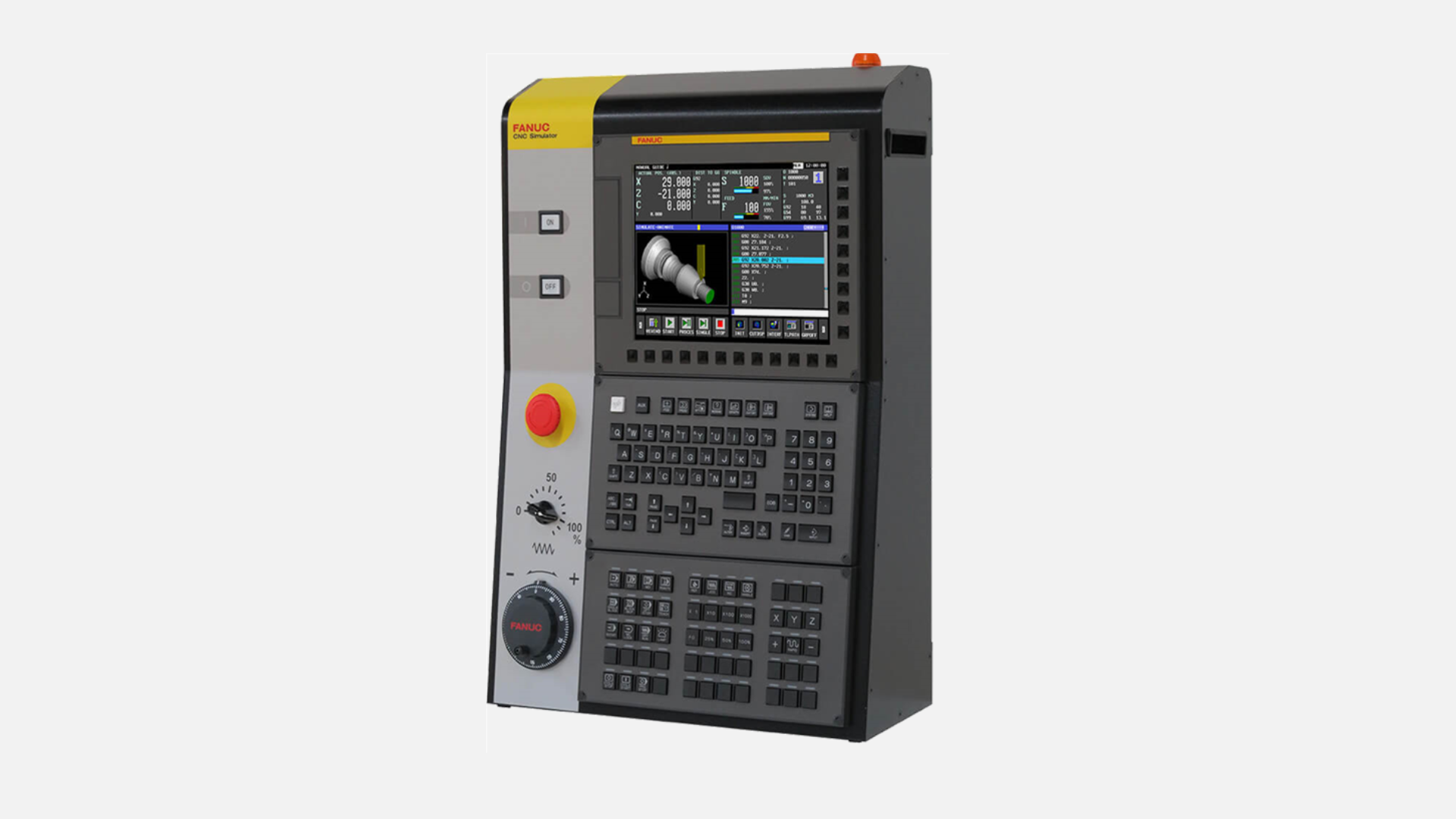

FANUC CNC Simulator

Bajo el programa CERT FANUC proporciona un simulador físico de CNC’s

  • FANUC CNC Simulator trae el control CNC más popular del mundo al salón de clases, brindando a los estudiantes experiencia a los controles CNC de FANUC sin necesidad de una máquina completa. El simulador CNC de FANUC se basa en la serie 0i de FANUC MODELO F y se puede operar en configuraciones de fresado o torneado. El simulador CNC de FANUC es un control CNC de FANUC real, por lo que los estudiantes experimentarán la apariencia, la sensación y el diseño del control mientras navegan y programan un CNC en pleno funcionamiento.

    • Sistema de fresado y torno conmutable en un solo simulador

    • Sistema de fresado de 3 ejes / torneado de 2 ejes + 1 husillo

    • Programación conversacional y simulación 3D (MGi)

    • Pulgadas / métricas conmutables

    • Almacenamiento de programas de piezas de 2 MB, con 1000 programas registrados

    • 128 pares de compensación de herramientas (T) y 400 pares de compensación de herramientas (M)

    • Coordenadas de la pieza de trabajo G52 – G59 + 48 adicionales en el molino

    • Pantalla LCD a color de 10,4”

    • Teclado QWERTY completo

    • Conectividad USB y Ethernet

    • Peso aproximado. 12 kg - Dimensiones: 421 mm x 220 mm x 608 mm (ancho x profundidad x altura)



LEVIL LMV 400 Fresadora Vertical

De la colaboración entre LEVIL Technology y FANUC, resulta una Fresadora CNC compacta y robusta, perfecta para la instrucción.

  • Fresadora CNC de mesa permite ganar experiencia en fresado con la cual los estudiantes pueden ganar experiencia en programas de CNC. La máquina es capaz de transportarse de salón en salón mediante un tamaño de puerta standard.

    • Recorrido en el eje X: 421mm.

    • Recorrido en el eje Y: 217mm.

    • Recorrido en el eje Z: 190mm.

    • Tamaño de mesa de trabajo: 427mm x 250mm.

    • Ranuras en T de mesa de trabajo: 6 ranuras de 8mm.

    • Velocidad máxima de avance en X, Y & Z: 10,200 mm/min.

    • Resolución: 0.001 mm.

    • Exactitud: 0.01mm.

    • Velocidad de husillo: 100 - 1200 RPM.

    • Dimensiones generales: 1727 x 838 x 939 mm.
