ZEISS®
Alta precisión
CARL ZEISS GOM METROLOGY GMBH, desarrolla sistemas Opticos de Metrologia 3D de No Contacto con tecnología de luz azul estructurada. Realizan mediciones tridimensionales y proveen datos precisos. Desarrollados con hardware avanzado y software inteligente para mediciones repetibles y precisas.
Tecnología
Principio de triple exploración
Junto con ambas cámaras, la unidad de proyección funciona según el principio de exploración triple. Durante la medición, se proyectan patrones de franjas precisos sobre la superficie del objeto y se registran con dos cámaras y la unidad del proyector. Por lo tanto, se pueden calcular puntos de superficie 3D de tres intersecciones de rayos diferentes.
Sistema de autocontrol
El sensor reconoce las condiciones ambientales cambiantes durante el funcionamiento y puede compensar estos cambios. Para garantizar la calidad de los datos de medición, el software del sensor monitorea continuamente el estado de calibración, la precisión de la transformación, los cambios ambientales y los movimientos de las piezas.
Tecnología de luz azul
Patentada por GOM - ZEISS, la unidad de proyección del sistema ATOS Triple Scan se basa en la tecnología Blue Light. Dado que el sensor funciona con luz azul de banda estrecha, la luz ambiental interferente se puede filtrar durante la adquisición de imágenes. Debido a su potente fuente de luz, se pueden lograr tiempos de medición cortos.
Portafolio
Escáneres 3D
ZEISS T-SCAN hawk 2
Tecnología de Luz Láser, portátil y liviano, notable facilidad de uso, precisión de grado metrológico.
-
ZEISS T-SCAN Hawk 2 con ZEISS Inspect Software, es un escáner láser 3D liviano de próxima generación, viene con precisión de grado metrológico y una notable facilidad de uso. Sea cual sea el trabajo, es una herramienta eléctrica que se adapta perfectamente a su mano.
-
Escaneo de alta velocidad: Incluido (múltiples cruces de láser azul)
Bolsillos profundos: Incluido (línea única de láser azul)
Profundidad de campo flexible: Incluido (radar de distancia en el objeto)
Escaneo detallado: Incluido
Calibración de sensor de un solo disparo: Incluido (Hyperscale)
Piezas grandes: Incluido (modo Satélite, no se requieren marcadores codificados)
Estándares de longitudes de fibra de carbono: Certificado (DAkks / ILAC) (1)
Precisión volumétrica: 0.02 mm + 0.015 mm/m (2)
Clase láser (IEC 60825-1:2014): Clase 2 (seguro para los ojos)
Peso: Menos de 1 kg
Cable: 10 m (ultra ligero)
Software: ZEISS Quality Suite / ZEISS INSPECT
Flujo de trabajo remoto completo: Compatible / Soportado
ZEISS ATOS Q
Alta tecnología Electrónica y óptica de Luz Estructurada. Ligero y flexible, variedad de zonas de medición.
-
Sensor 3D óptico industrial confiable y preciso. Diseño robusto, tecnología avanzada de escaneo y rápido procesamiento de datos. Resultados trazables en entornos desafiantes. Compacto, versátil y fácil de operar. Ideal para medir en superficies difíciles. Transición sin problemas del cuarto de medición al taller. Alto rendimiento con conexiones robustas.
-
ATOS Q 8M
Fuente de luz: LED
Puntos por escaneo: 8 millones
Área de medición [mm²]: 100 × 70 – 500 × 370
Distancia entre puntos [mm]: 0.04 – 0.15
Distancia de trabajo [mm]: 490
Peso: Aprox. 4 kg
Dimensiones: Aprox. 340 mm x 240 mm x 83 mm
Longitud del cable: 10 m de cable de fibra óptica
Sistema operativo: Windows 10
Volúmenes de medición: 100, 170, 270, 350, 500
ATOS Q 12M
Fuente de luz: LED
Puntos por escaneo: 12 millones
Área de medición [mm²]: 100 × 70 – 500 × 370
Distancia entre puntos [mm]: 0.03 – 0.12
Distancia de trabajo [mm]: 490
Peso: Aprox. 4 kg
Dimensiones: Aprox. 340 mm x 240 mm x 83 mm
Longitud del cable: 10 m de cable de fibra óptica
Sistema operativo: Windows 10
Volúmenes de medición: 100, 170, 270, 350, 500
ATOS CORE
Datos de Medición 3D, para ingeniería inversa, inspección y fabricación digital.
-
Escáner óptico 3D para mediciones y control de calidad en la producción industrial. Especializado en componentes pequeños y medianos, genera datos 3D de alta calidad para ingeniería inversa y prototipado rápido. Fácil de usar, permite mediciones precisas y eficientes en el proceso de producción. El software GOM Inspect facilita la aplicación de la malla en proyectos como impresión 3D, ingeniería inversa e inspección de piezas.
-
Fuente de luz: LED
Puntos por escaneo: 8 millones | 12 millones
Área de medición [mm²]: 100 × 70 – 500 × 370
Distancia entre puntos [mm]: 0.04 – 0.15 | 0.03 - 0.12
Distancia de trabajo [mm]: 490
Peso: Aprox. 4 kg
Dimensiones: Aprox. 340 mm x 240 mm x 83 mm
Longitud del cable: Cable de fibra óptica de 10 m
Sistema operativo: Windows 10
Volúmenes de medición: 100, 170, 270, 350, 500
TRITOP
CMM portátil. Coordenadas tridimensionales precisas, objetos hasta 10 metros.
-
Sistema óptico de medición basado en fotogrametría para obtener datos 3D. El software TRITOP Professional analiza imágenes, proporcionando información precisa sobre puntos de referencia. Utilizado en mediciones de componentes pequeños y grandes, como trenes y energía eólica. Ofrece un proceso completo, desde coordenadas 3D hasta inspección, en un solo software. Permite importar datos CAD, alineación, análisis GD&T y análisis de deformaciones estáticas.
-
sistema de fotogrametría sin contacto
Autocalibrado a través de determinado sistema de ecuaciones
Autoverificación mediante el uso de dos barras de escala
sin mantenimiento
Tiempo típico de medición por pieza: 5 a 60 minutos (dependiendo del tamaño del objeto)
Número típico de puntos por objeto: 10 a 50,000
Interfaz CAD (IGES, VDA, STEP, Catia, ProE, UG…)
Desviación de longitud media según VDI/VDE 2634 [µm]: 5 + L/50 (L en mm)
Temperatura de trabajo sin protección de cámara: 0° a 50°C
Temperatura de trabajo con protección de cámara: -40° a 100° C
Humedad: sin condensación
Dimensiones de la bolsa: 1350 x 260 x 120 mm³ y 470 x 390 x 190 mm³
GOM Scan 1
Tecnología de Luz Estructurada. Mallas 3D detalladas y precisas para cualquier proyecto.
-
GOM Scan 1 está diseñado para abrir nuevas posibilidades. Estándares industriales como la tecnología de proyección de franjas de GOM y la tecnología Blue Light proporcionan la base para mallas 3D detalladas y precisas. Mientras tanto, el software integrado GOM Inspect te ayuda a aplicar la malla a cualquier proyecto que desees: impresión 3D, ingeniería inversa o inspección de piezas. Así que adelante y comienza algo grande.
-
GOM Scan 1 (100)
Puntos por escaneo: 6 millones
Distancia entre puntos: 0.037 mm
Área de medición: 100 x 65 mm²
Distancia de trabajo: 400 mm
Fuente de luz: LED
Peso: Aprox. 2.5 kg
Dimensiones: 290 x 215 x 80 mm³
Longitud del cable: 5 m
Conexión: USB 3
Sistema operativo: Windows 10
Software: ZEISS INSPECT
GOM Scan 1 (200)
Puntos por escaneo: 6 millones
Distancia entre puntos: 0.060 mm
Área de medición: 200 x 125 mm²
Distancia de trabajo: 450 mm
Fuente de luz: LED
Peso: Aprox. 2.5 kg
Dimensiones: 290 x 215 x 80 mm³
Longitud del cable: 5 m
Conexión: USB 3
Sistema operativo: Windows 10
Software: ZEISS INSPECT
GOM Scan 1 (400)
Puntos por escaneo: 6 millones
Distancia entre puntos: 0.129 mm
Área de medición: 400 x 250 mm²
Distancia de trabajo: 500 mm
Fuente de luz: LED
Peso: Aprox. 2.5 kg
Dimensiones: 290 x 215 x 80 mm³
Longitud del cable: 5 m
Conexión: USB 3
Sistema operativo: Windows 10
Software: ZEISS INSPECT
ZEISS SCAN COBOT
Alta tecnología Electrónica y óptica de Luz Estructurada. Ligero y flexible, variedad de zonas de medición.
-
Estación móvil de medición con robot colaborativo, mesa giratoria y software potente. Ideal para control de calidad eficiente de piezas pequeñas y medianas. Utiliza el escáner óptico 3D ATOS Q para capturar información detallada rápidamente. Facilita la medición completa de una pieza al enfrentarla desde diversas direcciones gracias al robot colaborativo y la mesa giratoria motorizada. Acelera los procesos de control de calidad con escaneo eficiente y posterior inspección automática. Perfecto para fases de preproducción, diseño, prototipado y lanzamiento al mercado.
-
Dimensiones de la huella [mm]: 975 x 775
Altura de trabajo [mm]: 1000
Suministro de energía: Estándar, 100–240 V (monofásico, 16A)
Tamaño máximo de la pieza [diámetro en mm]: 500
Peso máximo de la pieza [kg]: 50
Compatibilidad del sensor: ATOS Q
ATOS COMPACT SCAN
Escáner 3D portátil y liviano para escanear, sondear y rastrear en un solo sistema
-
Escáner 3D móvil con tecnología de proyección de franjas y luz azul. Captura superficies completas de componentes para datos 3D precisos. Compacto y fácil de usar, ideal para mediciones rápidas en piezas pequeñas y medianas, incluso en espacios reducidos. Software GOM Inspect integrado para aplicar la malla en proyectos como impresión 3D, ingeniería inversa o inspección de piezas. Permite manipular y refinar mallas de polígonos para obtener resultados precisos y guardables en formatos comunes.
-
Fuente de luz: LED
Puntos por escaneo: 8 millones | 12 millones
Área de medición [mm²]: 100 × 70 – 500 × 370
Distancia entre puntos [mm]: 0.04 – 0.15 | 0.03 - 0.12
Distancia de trabajo [mm]: 490
Peso: Aprox. 4 kg
Dimensiones: Aprox. 340 mm x 240 mm x 83 mm
Longitud del cable: Cable de fibra óptica de 10 m
Sistema operativo: Windows 10
Volúmenes de medición: 100, 170, 270, 350, 500
Metrología de Alta Precision
ATOS LRX
Grandes volúmenes de medición, máxima velocidad en aplicaciones automatizadas.
PONTOS LIVE
Medición 3D para fotogrametría en línea, posicionamiento preciso de piezas en CNC o ajuste de accesorios.
ATOS 5
Alta velocidad y precisión. Desarrollado para uso industrial, datos en tiempos de medición cortos
Celdas de Medición 3D
ScanBox serie 4
Medición autónoma. Inspección 3D de piezas pequeñas y complejas de hasta 500 mm de tamaño.
ScanBox serie 6
Mediciones de componentes grandes y pesados. Reducción de tiempos , producción de chatarra y la reelaboración.
ScanBox serie 8
Dos cinemáticas de 8 ejes, digitalización de campo completo de carrocerías y piezas adjuntas de automóviles.
ScanBox serie 5 RC
Medición completamente modular. Carga automatizada de piezas para tiempos de ciclo más cortos.
ScanBox serie 5
Inspección de piezas complejas ofrece numerosas opciones para actualizaciones individuales.

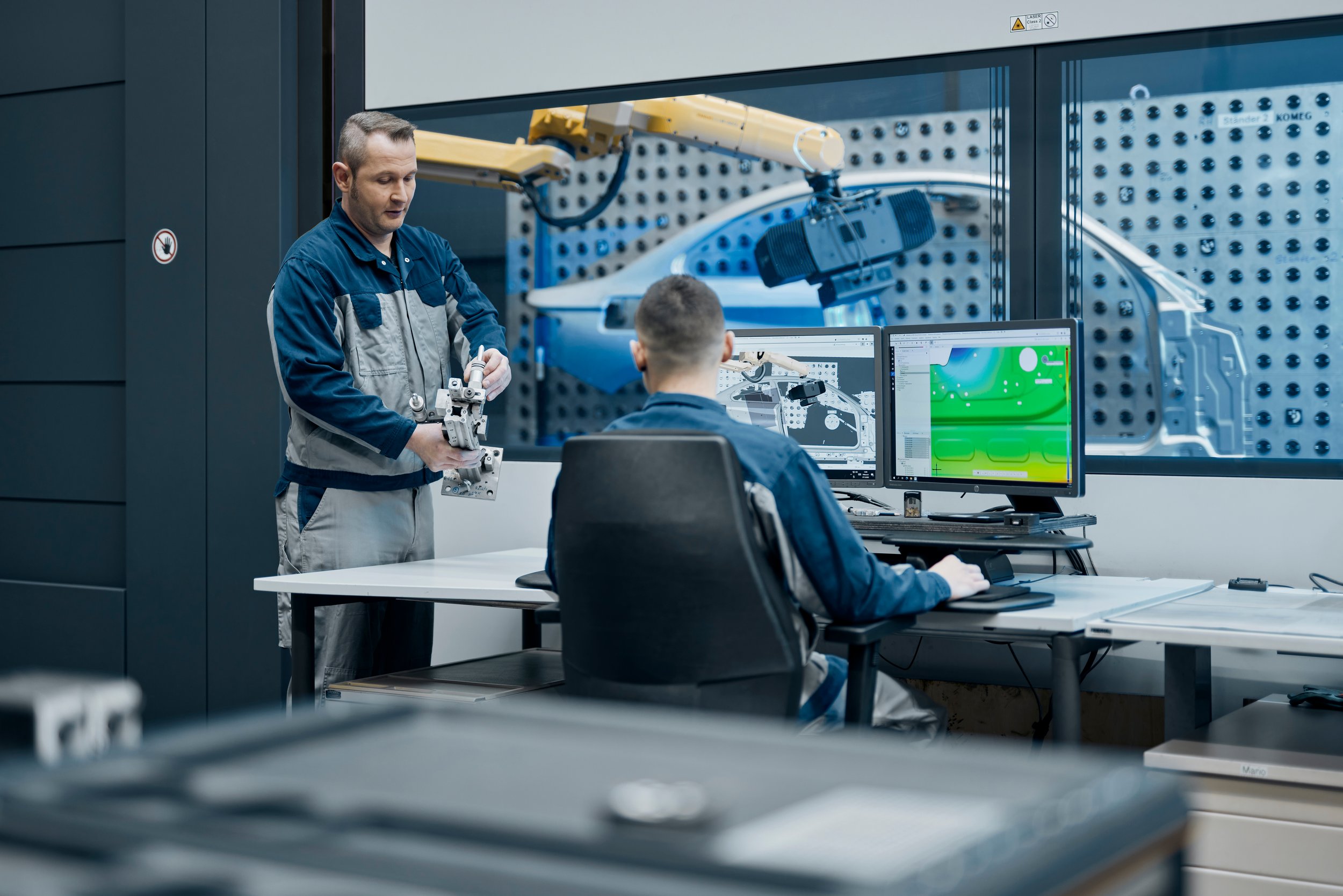

ScanBox serie 7
Medición para piezas de chapa de hasta 6.000 mm, cinemática de 8 ejes y posicionamiento de sensor.
ScanBox for eMotors
Medición completa de motores eléctricos . Digitalización automatizada, control de calidad de estatores y horquillas.
3D Testing

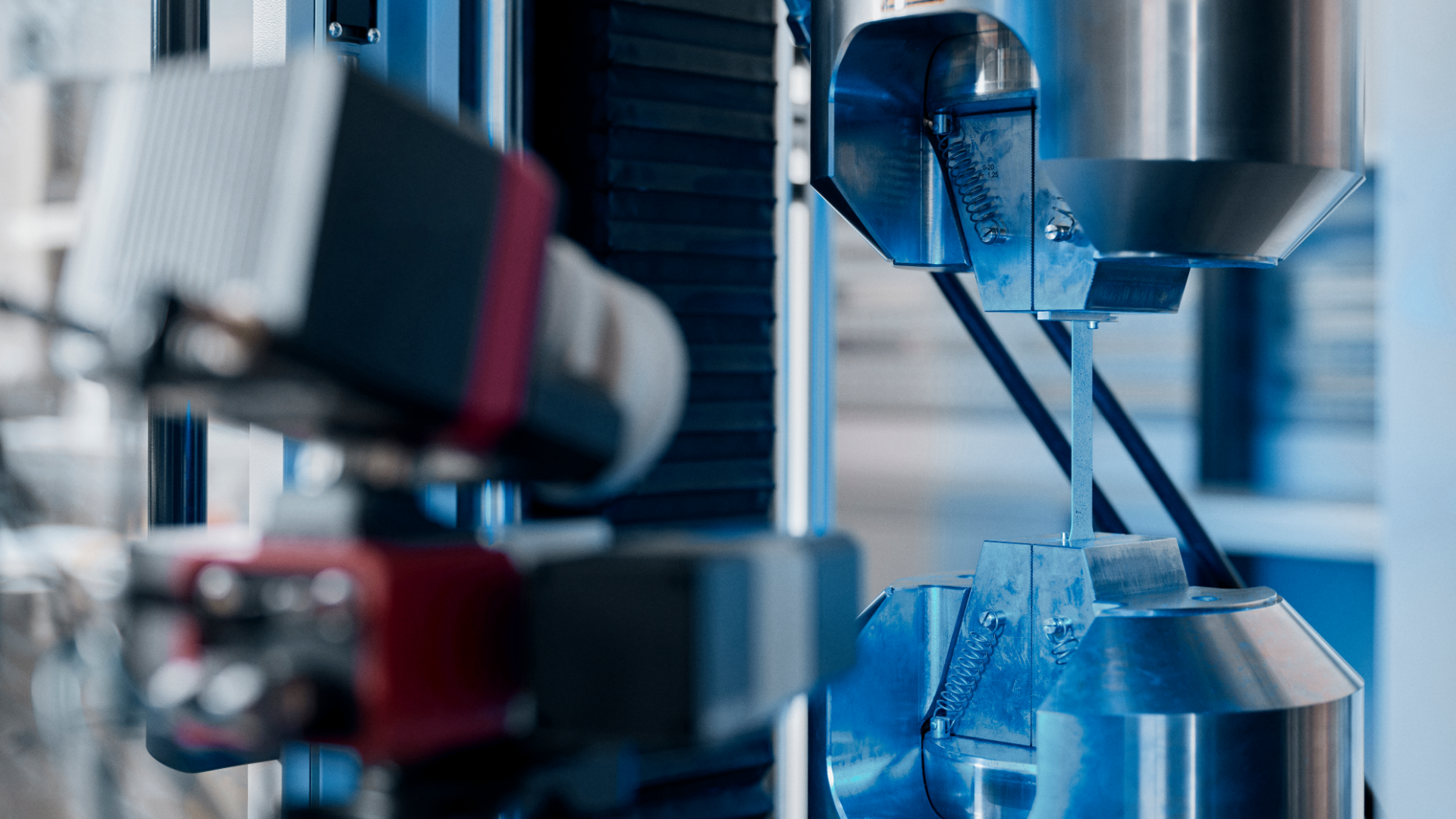

ZEISS ARAMIS 3D Camera
Sistema con cámaras 3D de alta resolución para aplicaciones y pruebas de alto nivel en entornos industriales.
ZEISS ARAMIS Ajustable
Un sistema de medición modular para análisis 2D y 3D con rápida adaptación a diferentes tareas de medición.
Tomografía 3D
ZEISS METROTOM
Inspección Volumétrica 3D no destructiva.
ZEISS VOLUMAX
Tomografía Computarizada Automatizada para Inspección 3D y Metrología
ZEISS BOSELLO
Inspección de rayos X 2D confiable en producción.
ZEISS® Quality Suite
ZEISS INSPECT Optical 3D
Obtenga el escaneo de partes y obtenga reportes de inspección 3D.
ZEISS INSPECT Airfoil
Permite el análisis metrológicos de turbinas de gas y aeroespacial.
ZEISS Reverse Engineering
Permite crear modelos CAD a partir de datos de escaneo, garantizando la máxima precisión en las superficies CAD resultantes
ZEISS INSPECT X-Ray
Visualice e inspeccione los datos de CT y obtenga información de alta precisión.
ZEISS INSPECT Correlate
Inspección y evaluación para datos de deformación, desplazamiento 3D, deformación 3D, velocidad y aceleración.
Soluciones
Industrias
-
Aeroespacial
Los sistemas de medición óptica 3D de ZEISS contribuyen a cumplir los complejos requisitos de la industria aeroespacial.
-
Automotriz
Metrología automatizada, geometrías para desarrollo de productos, simulación, diseño y control de calidad.
-
Bienes de consumo
Reducción significativa de tiempos. Los sistemas ZEISS son un complemento óptimo en todos los pasos de producción.
-
Generación de poder
Inspección de superficies complejas de forma libre, aerodinámicas en turbinas a gas, vapor y turbocompresores.
-
Transporte
Control de calidad. ZEISS se utiliza en ingeniería ferroviaria, construcción naval y vehículos utilitarios
-
Medicina
Medición 3D, implementación de análisis dinámicos en biomateriales, como ensayos de deformación, carga y fatiga.
Procesos de manufactura
-
Producción y mantenimiento
Conformado de metales, determinación de características del material, control de producción y análisis del ensamblaje.
-
Prototipado rápido
Escaneo 3D de geometrías individuales hasta análisis de conformado y la evaluación final con ZEISS Inspect
-
Moldes de inyección
ZEISS acelera la fabricación de herramientas, informes de prueba , análisis de ensamblaje y pruebas de carga.
-
Fundición
Control de calidad permanente. Validación de la simulación, prueba de herramientas, inspección del primer artículo.
Servicios
Soporte ZEISS
Soporte por contrato para los sistemas de medición ZEISS.
Entrenamiento ZEISS
ZEISS ofrecen cursos presenciales y en línea todos los niveles.
