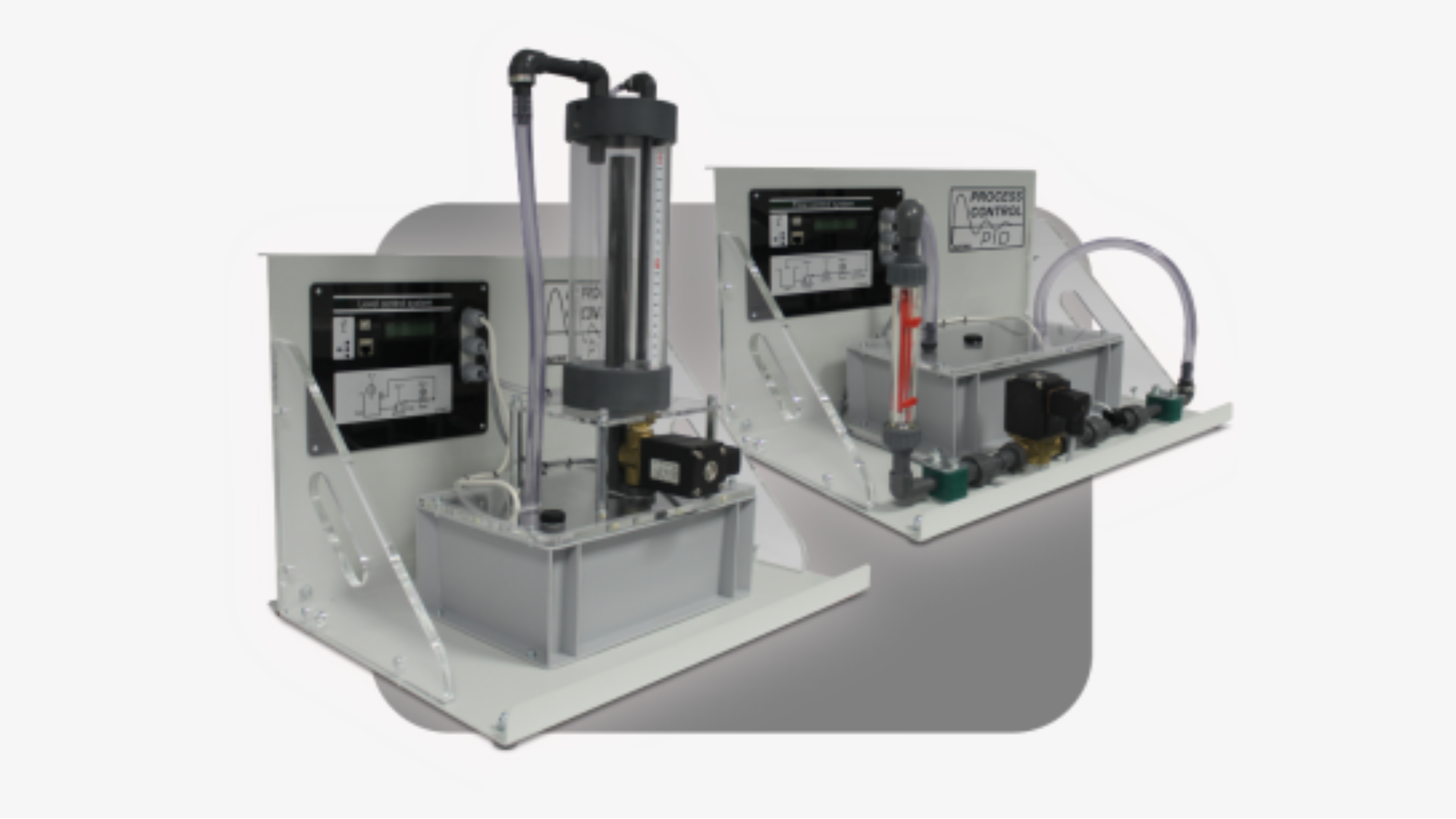

Control de Procesos Innovador y Portátil

Permite a los estudiantes explorar principios clave de control industrial a través de sistemas independientes para temperatura, presión, flujo y nivel. Equipado con un controlador y un procesador dsPIC de 16 bits, el sistema ofrece conexiones USB, WiFi, Bluetooth y LAN. Los datos se pueden visualizar en gráficos internos o guardar para análisis posterior. Compatible con MATLAB y software equivalente.

Soluciones

Control de Flujo

Diseñado para permitir a los estudiantes experimentar con el ajuste de la tasa de flujo en un entorno controlado.

  • El Sistema de Control de Flujo está diseñado para permitir a los estudiantes experimentar con el ajuste de la tasa de flujo en un entorno controlado. Incluye un tanque de agua, una bomba de velocidad variable, un sensor de flujo tipo turbina, una válvula proporcional operada eléctricamente y un medidor de flujo de área variable (rotámetro). Este sistema facilita el desarrollo de controles basados en PID mediante la regulación de la velocidad de la bomba y la apertura de la válvula.

    • Tubo PVC transparente, 4mm x 1.5mm, 300mm de longitud.

    • Adaptador de UK para fuente de alimentación de 24V.

    • Fuente de alimentación de 24V, 60W, 2.5A.

    • Ensamblaje para control de proceso de flujo.

    • Recipiente para proceso de control.

    • Cable USB.

Control de presión

Diseñado para que los estudiantes estudien el control de procesos de presión.

  • El Sistema de Control de Presión está diseñado para que los estudiantes estudien el control de procesos de presión. Incluye una bomba de aire reciprocante de velocidad variable (compresor), cuyo ritmo puede ser ajustado por los estudiantes, un recipiente de presión y un sistema de salida. El sistema de salida permite que el aire escape a través de una válvula de aguja operada manualmente, proporcionando un flujo continuo, o mediante una válvula solenoide y una segunda válvula de aguja, ofreciendo un cambio abrupto en el flujo. La presión del recipiente se mide con un manómetro tipo Bourdon y un sensor de presión. El manómetro Bourdon proporciona una indicación visual de la presión en el recipiente y permite a los estudiantes verificar y calibrar la entrada del controlador desde el sensor de presión.

    • Adaptador de UK para fuente de alimentación de 24V.

    • Fuente de alimentación de 24V, 60W, 2.5A.

    • Sistema de control de presión.

    • Cable USB.

Control de Motor Servo/Péndulo

Permite explorar y comprender el control de motores desde dos perspectivas: control de velocidad y control de posición del rotor.

  • El Sistema de Control de Motor Servo/Péndulo de Matrix es una herramienta única que permite a los estudiantes explorar y comprender el control de motores desde dos perspectivas: control de velocidad y control de posición del rotor. Este sistema versátil cuenta con un potente motor de corriente continua montado en un marco robusto. Un disco con tuercas cautivas se adhiere al motor, permitiendo a los estudiantes ajustar el sistema añadiendo pesos de 100 gramos en diferentes puntos del disco, transformando el sistema en un péndulo invertido con un peso colocado a 0 grados.

    • Motor de corriente continua potente.

    • Disco con tuercas cautivas para ajuste de pesos.

    • Hardware de control y registro de datos compatible con USB, Bluetooth, LAN y Wi-Fi.

    • Tres aplicaciones de software para control manual, On/Off y PID.

    • API completa para compatibilidad con MATLAB y LabVIEW.

    • Conjunto completo de hojas de trabajo, notas para profesores y documentación de referencia.

Control de temperatura

Diseñado para que los estudiantes puedan estudiar el control de procesos térmicos.

  • El Sistema de Control de Temperatura está diseñado para que los estudiantes puedan estudiar el control de procesos térmicos. Incluye una placa calefactora dentro de un conducto y dos termopares conectados al controlador y a un medidor externo para calibrar la entrada del controlador. Un ventilador en un extremo del conducto sopla aire ambiente sobre la placa, modificando las condiciones de control y proporcionando una perturbación al sistema. Los estudiantes pueden ajustar la potencia del calentador y la tasa de flujo de aire para desarrollar un sistema de control PID y ajustar estos parámetros para lograr el perfil de cambio de tiempo/temperatura requerido en respuesta a cambios en los requisitos del sistema.

    • Adaptador de UK para fuente de alimentación de 24V.

    • Fuente de alimentación de 24V, 60W, 2.5A.

    • Sistema de control de temperatura.

    • Cable USB.

Control de nivel

Diseñado para que los estudiantes exploren y estudien el control de niveles en procesos industriales.

  • El Sistema de Control de Nivel está diseñado para que los estudiantes exploren y estudien el control de niveles en procesos industriales. Incluye un tanque de agua de reserva, una bomba de velocidad variable, un sensor de nivel basado en presión y un recipiente de proceso transparente con escala. Una válvula proporcional permite el drenaje del recipiente de proceso, mientras que un tubo de desbordamiento previene el sobrellenado del mismo. El sistema permite a los estudiantes ajustar la velocidad de la bomba y la apertura de la válvula para controlar el nivel del agua con precisión.

    • Tubo de PVC claro, 4mm x 1.5mm (300mm).

    • Adaptador de UK para fuente de alimentación de 24V.

    • Fuente de alimentación de 24V, 60W, 2.5A.

    • Sistema de control de nivel.

    • Recipiente para el control de procesos.

    • Cable USB.
