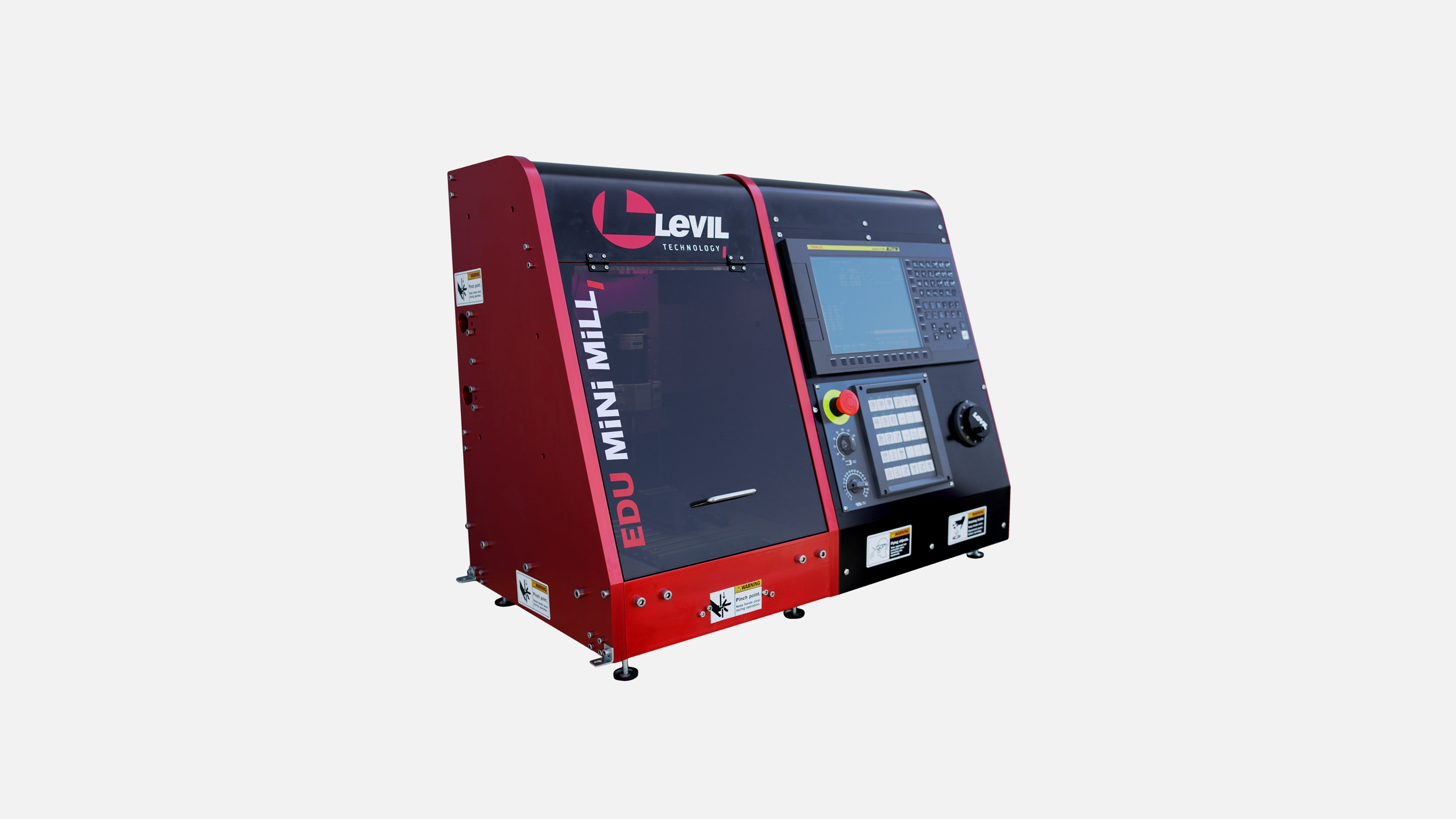

EDU MINIMILL

Precisión CNC en formato ultra compacto

Fresadora CNC de 3 ejes con arquitectura compacta de grado industrial, equipada con control FANUC, husillo de alta velocidad y sistema servoaccionado para mecanizado preciso, prototipado y ejecución de trayectorias en espacios reducidos.

Especificaciones técnicas

EDU MiNi MiLL
Especificación
Imperial
Métrico
Education
Controls & Programming
Control industrial
Fanuc 0i-MF Plus
Fanuc 0i-MF Plus
Machine Specs
Travel
Recorrido eje X
7 inches
178 mm
Recorrido eje Y
7.75 inches
200 mm
Recorrido eje Z
5 inches
127 mm
Mechanical Motion
Motores de ejes
Servo Motors
Servo Motors
Guías lineales
Size 15
Size 15
Husillos de bolas
C7 Grade Rolled
C7 Grade Rolled
Precisión
0.0004 inches
0.01 mm
Feed
Avance rápido
400 ipm
10000 mm/min
Avance de corte
150 ipm
3800 mm/min
Spindle
Modelo estándar
500W
500W
Velocidad máxima del husillo
12,000 rpm
12,000 rpm
Potencia del motor del husillo
0.5 hp
0.5 hp
Cono del husillo
ER-11
ER-11
Rigid tapping
No
No
Cambiador automático de herramientas
No
No
Torque máximo
0.5 Nm
0.5 Nm
Sistema de accionamiento
Inline Direct Drive
Inline Direct Drive
Refrigeración
Air Cooled
Air Cooled
Machine Measurements
Ancho
32.5 inches
0.825 m
Altura
26.5 inches
0.67 m
Profundidad
23.5 inches
0.60 m
Pasa por una puerta estándar (35")
Yes
Sí
Peso de la máquina
Coming soon
Próximamente
Work Table
Longitud de mesa
7.28 inches
185 mm
Ancho de mesa
14.76 inches
250 mm
Ancho de ranura T
0.3346 inches
8.5 mm
Distancia entre centros de ranuras T
0.9842 inches
25 mm
Número de ranuras T estándar
8
8
Automatic Tool Changer
Diámetro máximo de herramienta
.25 inches
6.35 mm
Work Holding Options
Mordaza
Compact vise
Mordaza compacta
Dimensions – Shipping
Dimensiones de embalaje estándar
Coming Soon
Próximamente
Dimensiones de embalaje deluxe
Coming Soon
Próximamente
Peso de embalaje estándar
Coming Soon
Próximamente
Peso de embalaje deluxe
Coming Soon
Próximamente
Electrical Specifications
Potencia
220 VAC
(Stepper up/down transformer for 110 VAC)
220 VAC
(Transformador elevador/reductor para 110 VAC)
Corriente
15 A
15 A
Fase
1 ph
1 fase
