LMH 300 - 5 AXIS

Mecanizado simultáneo

Sistema CNC de 5 ejes con interpolación multieje continua, diseñado para superficies complejas, acceso angular y trayectorias avanzadas de alta precisión.

Especificaciones técnicas

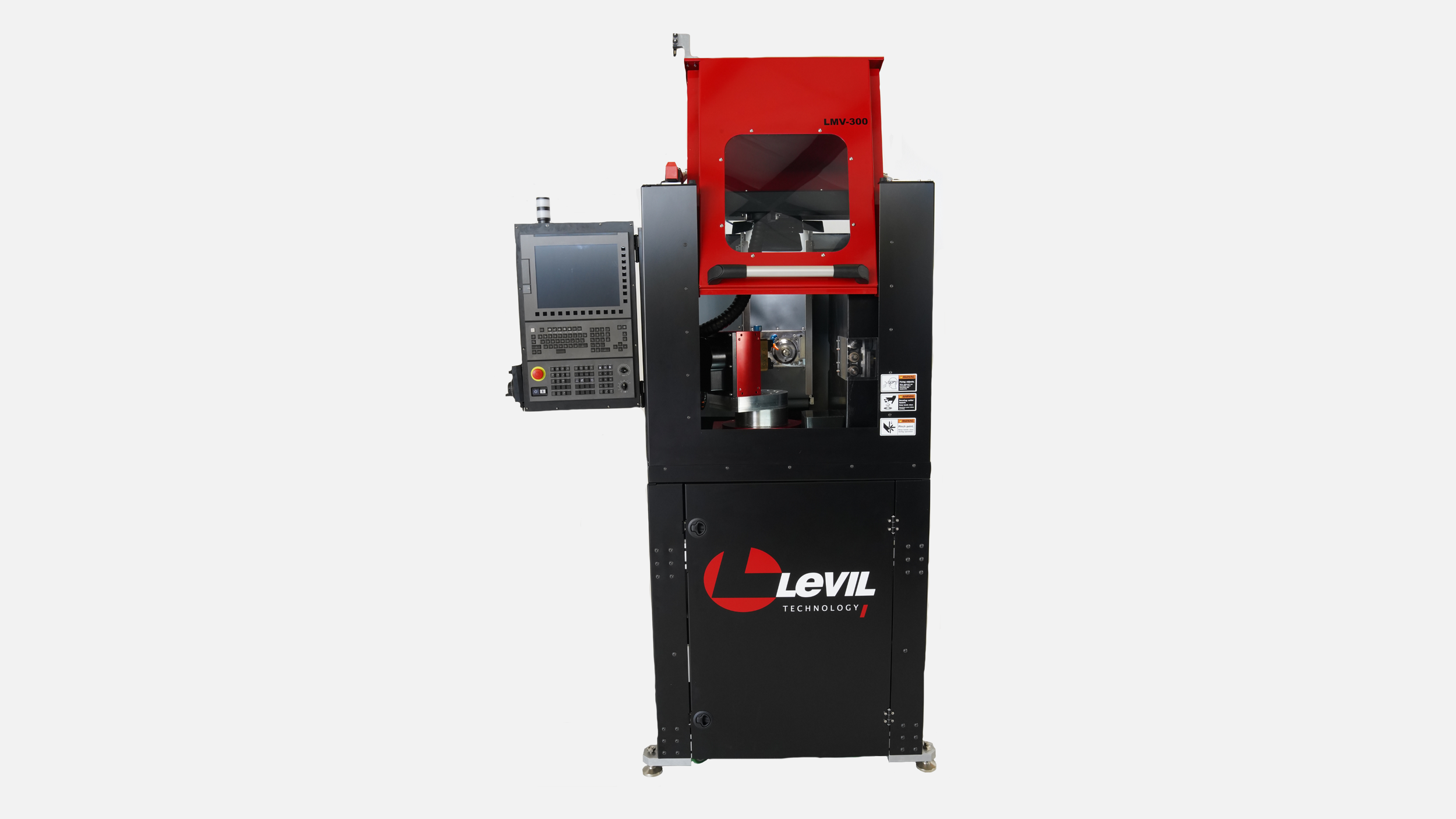

LMH-300 5X - Fresadora CNC

Redefiniendo el fresado CNC multieje

La LMH-300 5X es una máquina CNC de 5 ejes de última generación, diseñada para trabajar geometrías complejas y fabricar piezas intrincadas con una precisión excepcional. Su sistema multieje permite operaciones simultáneas en una sola sujeción, reduciendo tiempos de ciclo y mejorando la eficiencia global del proceso.

Su husillo robusto y ejes rotativos avanzados ofrecen un alto nivel de control y flexibilidad para tareas de mecanizado exigentes. Con husillos de bolas de precisión, servomotores de alto desempeño y un controlador CNC intuitivo, la LMH-300 5X proporciona excelente exactitud y repetibilidad, convirtiéndose en una solución ideal para prototipado avanzado y producción de alta exigencia.

LMH-300 5X
Especificación
Imperial
Métrico
Educación
Aplicación
Educación y automatización
Control y programación
Control industrial
Fanuc 0i-MF Plus, FANUC CNC Series
Programación conversacional
MGI (estándar)
Especificaciones de máquina
Recorridos
Recorrido eje X
15.3 in.
390 mm
Recorrido eje Y
6.5 in.
170 mm
Recorrido eje Z
9.4 in.
240 mm
Recorrido eje B
-95° a +110°
Recorrido eje C
± 360°
Movimiento mecánico
Motores de ejes
Servomotores
Guías lineales
Tamaño 15
Husillos de bolas
C5 rectificados de precisión
Precisión
0.0004 in.
0.01 mm
Avance
Avance rápido
600 ipm
15,240 mm/min
Avance de corte
250 ipm
6,350 mm/min
Husillo
Modelo estándar
LS-F30H
Velocidad máxima del husillo
20,000 RPM
Potencia del motor del husillo
2 hp
Cono del husillo
S20T
Rigid tapping
Sí
Cambiador automático de herramientas
Sí
Torque máximo
2.29 Nm
Sistema de accionamiento
In-line direct drive
Refrigeración
Refrigeración líquida / por aire
Dimensiones de la máquina
Ancho
58 in.
1.47 m
Altura
75 in.
1.83 m
Profundidad
57.7 in.
1.465 m
Altura con pedestal
75 in.
1.83 m
Pasa por una puerta estándar (35 in.)
No
Peso de la máquina
Aprox. 1,000 lb (453 kg)
Refrigerante / aire
Refrigerante por inundación
Sí
Capacidad
15 gal
Potencia
Bomba de 1/4 hp
Velocidad
2,800 RPM
Válvula de flujo ajustable
Sí
Control mediante M-code
Sí
Soplado de aire opcional
Sí
Refrigeración por niebla opcional
Sí
Cambiador automático de herramientas
Tipo
Carrusel
Capacidad
27 herramientas
Diámetro máximo de herramienta
1.1 in. (28 mm)
Requerimientos de aire
Aire requerido
Sí
Acople de aire
Conexión rápida de 1/4″
Presión mínima de aire
90 psi
Opciones de sujeción
Mordaza (opción 1)
Mordaza de 3″
Mordaza (opción 2)
Mordaza compacta
Chuck (opción 1)
Chuck opcional autocentrante de 3 garras de 4″
Chuck (opción 2)
Chuck de 4 garras de 4″
Mordaza neumática
Mordaza compacta
Envío
Dimensiones de embalaje deluxe
48 in. x 80 in. x 86 in.
1.21 m x 2 m x 2.1 m
Peso del embalaje deluxe
1,930 lb
Especificaciones eléctricas
Potencia
220 VAC
Corriente
30 A
Fase
3 fases
Automatización
Compatible con CRX-5iA
Sí
Compatible con LR-Mate 200iD ES
Sí
Ventajas de integrar robots FANUC con la LMH-300 5X
Mejor experiencia de aprendizaje: los estudiantes adquieren experiencia práctica en mecanizado CNC y robótica, desarrollando habilidades alineadas con los desafíos de la manufactura moderna.
Mayor productividad: automatizar tareas repetitivas o demandantes, como la carga y descarga de piezas, mejora la eficiencia y el rendimiento del sistema.
Aplicaciones reales: ambos robots permiten simular prácticas actuales de manufactura, acercando la formación académica al entorno industrial y fortaleciendo la empleabilidad.
Flexibilidad y adaptabilidad: la versatilidad de los robots facilita la reconfiguración para distintos proyectos, piezas y procesos, tanto educativos como industriales.
Mayor seguridad: automatizar tareas peligrosas o repetitivas reduce la intervención humana en operaciones de riesgo, tanto en aula como en planta.
Automatización accesible: el CRX-5iA y el LR-Mate 200iD ES ofrecen una vía práctica para incorporar automatización robótica avanzada en una celda LMH-300.
Solución integral: integrar el FANUC CRX-5iA o el LR-Mate 200iD ES con la LMH-300 5X crea una plataforma completa para educación e industria, brindando experiencia valiosa en automatización de manufactura moderna.
