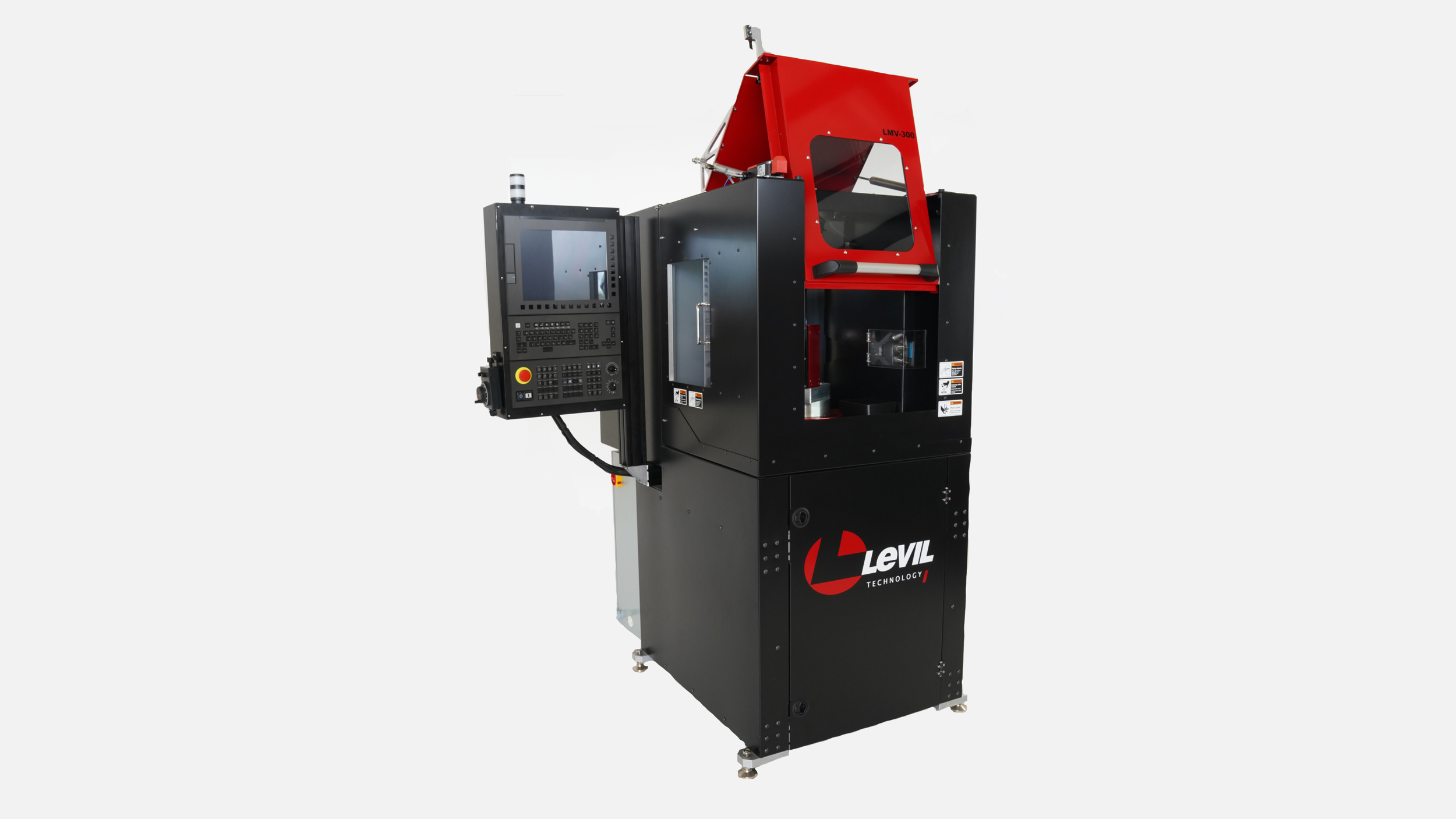

LMV-300
Rendimiento industrial de alta exigencia en un diseño compacto
La LMV-300 es una fresadora CNC industrial compacta de 3 ejes, diseñada para mecanizado de precisión en espacios reducidos.
Con una estructura robusta de hierro fundido, husillo de alta velocidad y husillos de bolas de precisión, ofrece un desempeño confiable
para aplicaciones exigentes.
Su huella compacta la hace ideal para talleres y áreas de producción, mientras que opciones como el 4.º eje y el
cambiador automático de herramientas añaden mayor versatilidad. Es una solución perfecta para producción de lotes pequeños,
prototipado y fabricación de piezas de precisión con desempeño de nivel industrial.
Especificación
Imperial
Métrico
Educación
Aplicación
Educación y automatización
Control y programación
Control industrial
FANUC 0i-MF Plus
Programación conversacional
MGI (estándar)
Especificaciones de máquina
Recorridos
Recorrido eje X
15.3 in.
390 mm
Recorrido eje Y
9.4 in.
240 mm
Recorrido eje Z
7.5 in.
193 mm
Movimiento mecánico
Motores de ejes
Servomotores
Husillos de bolas
C5 rectificados de precisión
Precisión
No especificado
Avance
Avance rápido
600 ipm
15,000 mm/min
Avance de corte
250 ipm
6,350 mm/min
Husillo
Velocidad máxima del husillo
14,000 RPM
Potencia del motor del husillo
2 hp
Cambiador automático de herramientas
Sí
Sistema de accionamiento
Inline direct drive
Refrigeración
Refrigeración líquida / por aire
Dimensiones de la máquina
Profundidad
57.7 in.
1.465 m
Altura con pedestal
75 in.
1.83 m
Pasa por una puerta estándar (35″)
No
Peso de la máquina
Aprox. 1,000 lb (453 kg)
Mesa de trabajo
Longitud
16.73 in.
425 mm
Ancho de ranura T
0.3346 in.
8.5 mm
Distancia entre centros de ranuras T
0.9842 in.
25 mm
Número de ranuras T estándar
15
Refrigerante / aire
Refrigerante por inundación
Sí
Válvula de flujo ajustable
Sí
Control mediante M-code
Sí
Soplado de aire opcional
Sí
Refrigeración por niebla opcional
Sí
Cambiador automático de herramientas
Capacidad
11 herramientas
Diámetro máximo de herramienta
1.1 in.
28 mm
Requerimientos de aire
Acople de aire
Conexión rápida de 1/4″
Presión mínima de aire
90 psi
Opciones de sujeción
Chuck
Chuck opcional de 3 garras de 4″
Mordaza neumática
Mordaza compacta
Envío
Dimensiones de embalaje deluxe
64 in. x 48 in. x 82 in.
1.6 m x 1.21 m x 2 m
Peso del embalaje deluxe
1,900 lb
Especificaciones eléctricas
Potencia
220 VAC (transformador elevador/reductor para 110 VAC)
Automatización
Compatible con CRX-5iA
Sí
Compatible con LR-Mate 200iD ES
Sí
Ventajas de integrar robots FANUC con la LMV-300
Mejor experiencia de aprendizaje: los estudiantes obtienen experiencia práctica en mecanizado CNC y robótica, desarrollando habilidades alineadas con la manufactura moderna.
Mayor productividad: automatizar tareas repetitivas o demandantes, como la carga y descarga de piezas, incrementa la eficiencia y el rendimiento del sistema.
Aplicaciones reales: ambos robots permiten simular procesos actuales de manufactura, acercando la formación académica al entorno industrial.
Flexibilidad y adaptabilidad: la versatilidad de los robots facilita la reconfiguración para distintos proyectos y procesos educativos e industriales.
Mayor seguridad: automatizar tareas peligrosas o repetitivas reduce la intervención humana en operaciones de riesgo.
Automatización accesible: el CRX-5iA y el LR-Mate ofrecen una vía práctica para incorporar automatización robótica avanzada en una celda LMV-300.
