LTC - L
Mayor capacidad para torneado de alto desempeño
Serie de tornos CNC de mayor tamaño orientada a procesos de torneado que demandan mayor estabilidad, potencia y volumen de trabajo.
Especificaciones técnicas
LTC-L Series
Calidad en la que puedes confiar, servicio que mereces

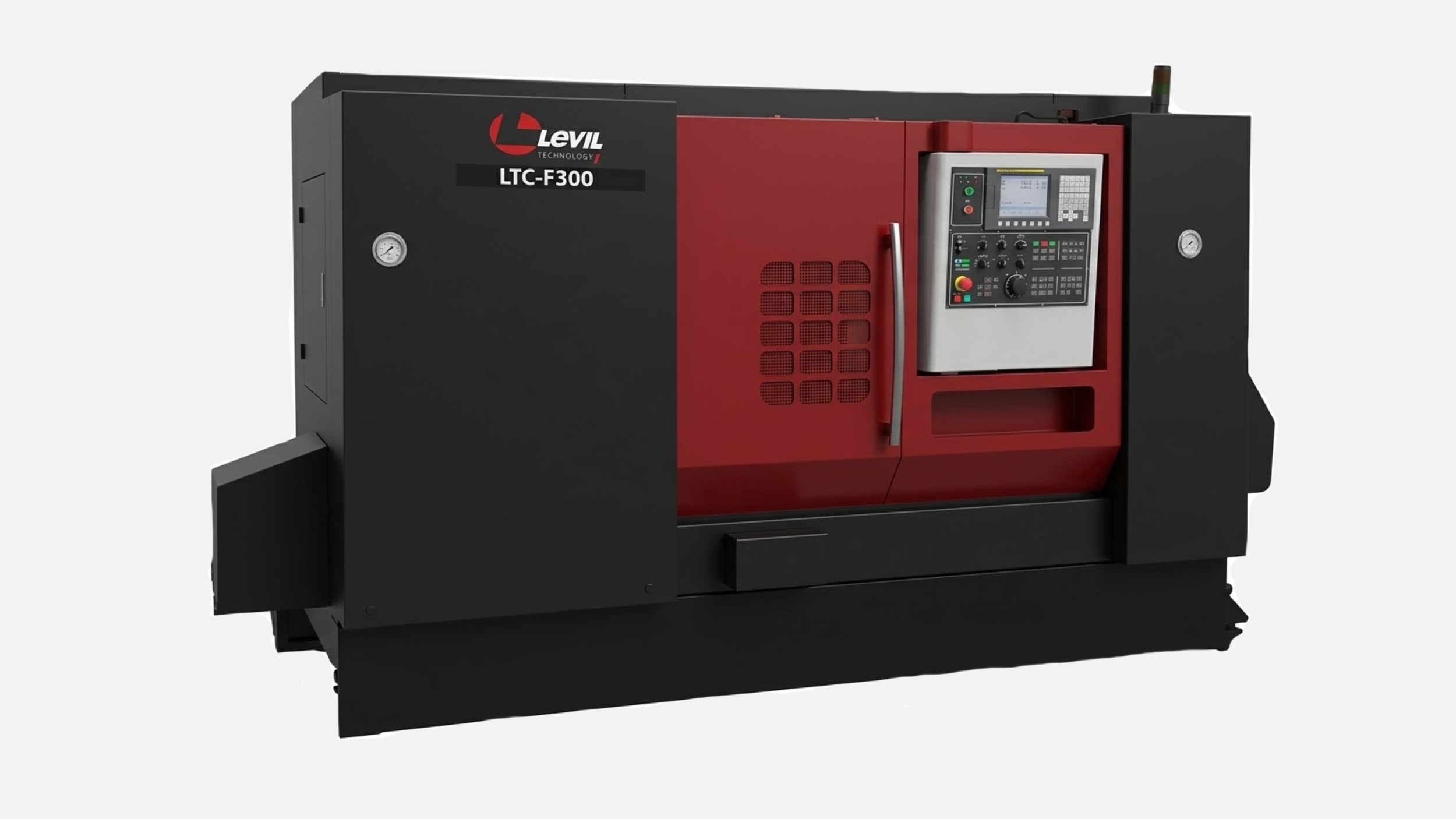

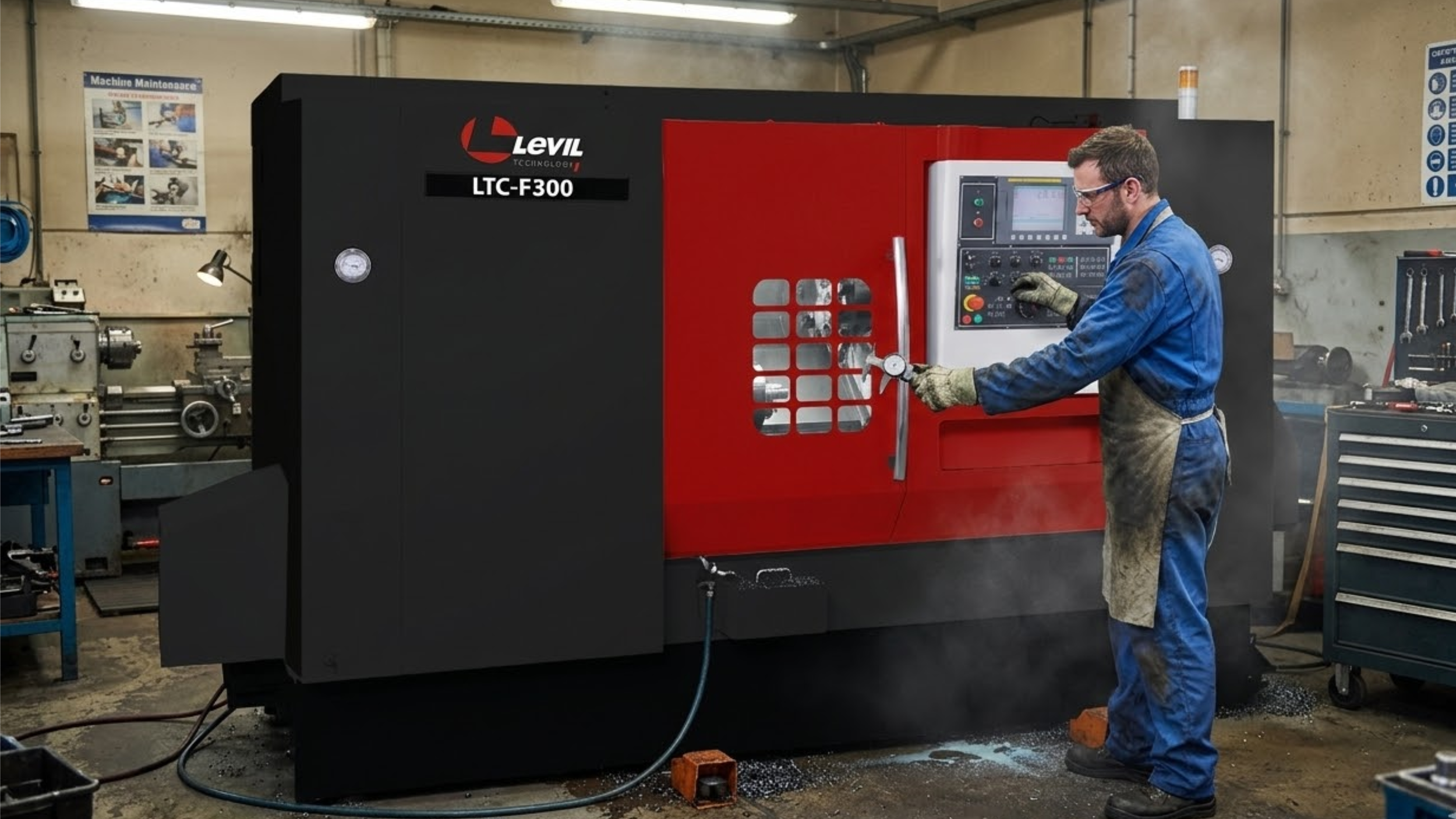

La serie LTC-L incluye los modelos LTC-F140A, LTC-F140, LTC-F200S, LTC-F200, LTC-F200HT, LTC-F200MC, LTC-F300E, LTC-F300(P) y LTC-F300MC, desarrollados para usuarios que requieren mayores capacidades de torneado CNC.
Estas máquinas ofrecen diámetros máximos de corte desde 11 pulgadas hasta 17.7 pulgadas, están disponibles como tornos estándar de 2 ejes y cuentan con opción de herramienta motorizada. Cada equipo incluye instalación y capacitación en sitio durante cinco días para una implementación exitosa.
Especificaciones comparativas
En varias filas el fabricante agrupa especificaciones por familia de modelos; por eso algunas celdas están combinadas para mantener la lectura más clara.
| Descripción | LTC-F140A | LTC-F140 | LTC-F200S | LTC-F200 | LTC-F200HT | LTC-F200MC | LTC-F300E | LTC-F300(P) | LTC-F300MC |
|---|---|---|---|---|---|---|---|---|---|
| Volteo sobre bancada inch (mm) | 18.5 (470) | 23.6 (600) | |||||||
| Volteo sobre cubierta inch (mm) | 5.5 (140) | 11.2 (284) | 12.5 (318) | 13.3 (338) | |||||
| Diámetro máximo de corte inch (mm) | 11.0 (280) | 10.2 (260) | 9.84 (250) | 11.5 (292) | 11.8 (300) | 6.77 (172) | 17.7 (450) | 13 (330) | |
| Longitud máxima de corte inch (mm) | 11.4 (290) | 10.5 (266) | 19.7 (500) | 18.9 (479) | 17.5 (444) | 17.7 (450) | 27.6 (700) | 26.3 (669) | |
| Distancia entre centros inch (mm) | — | 15.6 (397) | 16.5 (419) | 24.4 (620) | 20.1 (510) | 31.9 (810) | |||
| Nariz de husillo ASA | A2-5 | A2-6 | A2-8 | ||||||
| Tamaño de chuck inch | 6 | 8 | 10 | ||||||
| Diámetro del agujero del husillo inch (mm) | 2.24 (57) | 2.44 (62) | 3.46 (88) | ||||||
| Velocidad del husillo rpm | 6000 | 4500 | 3000 | 3400 | |||||
| Motor del husillo (continuo / 30 min) HP (kW) | 10 / 15 (7.5 / 11) | 10 / 15 (7.5 / 11) | 10 / 15 (7.5 / 11) | 10 / 15 (7.5 / 11) | 15 / 20 (11 / 15) | 15 / 20 (11 / 15) | 15 / 20 (11 / 15) | 20 / 25 (15 / 18.5) | 20 / 25 (15 / 18.5) |
| Runout del husillo mm | 0.003 | 0.003 | 0.003 | 0.003 | 0.003 | 0.003 | 0.003 | 0.003 | 0.003 |
| Diámetro máximo de barra inch (mm) | 1.77 (45) Opc.: 2.05 (52) |
2.05 (52) | 2.05 (52) Opc.: 2.56 (65) |
2.95 (75) | |||||
| Recorrido eje Z inch (mm) | 12.60 (320) | 20.47 (520) | 19.69 (500) | 30.00 (762) | |||||
| Recorrido eje X inch (mm) | 12.60 (320) | 5.91 (150) | 6.93 (176) | 6.34 (161) | 10.24 (260) | 10.24 (260) | |||
| Avance rápido eje Z IPM (M/min) | 1181 (30) | 944 (24) | |||||||
| Avance rápido eje X IPM (M/min) | 1181 (30) | 788 (20) | |||||||
Herramientas, contrapunto y dimensiones
| Descripción | LTC-F140A | LTC-F140 | LTC-F200S | LTC-F200 | LTC-F200HT | LTC-F200MC | LTC-F300E | LTC-F300(P) | LTC-F300MC |
|---|---|---|---|---|---|---|---|---|---|
| Número de herramientas | 5 – gang | 10 (12) | 8 | 10 (12) | 10 (12) | 12 | 10 (12) | 10 (12) | 12 |
| Herramienta de torneado inch | 3/4 x 3/4 | 1 x 1 | 3/4 x 3/4 | 1 x 1 | |||||
| Herramienta de torneado mm | 20 x 20 | 25 x 25 | 20 x 20 | 25 x 25 | |||||
| Barra de mandrinar inch (mm) | 1 1/4 (32) | — | 1 3/4 (40) | 1 1/4 (32) | 1 3/4 (40) | ||||
| Recorrido del contrapunto inch (mm) | — | 9.8 (250) | — | 17.7 (450) | 24.7 (627) | — | |||
| Recorrido de caña inch (mm) | — | 3.2 (80) | — | 4.0 (100) | 4.7 (120) | — | |||
| Diámetro de caña inch (mm) | — | 2.76 (70) | — | 2.95 (75) | 3.35 (85) | — | |||
| Cono de caña Morse | — | MT4 | — | MT5 | |||||
| Accionamiento de caña | — | Hidráulico | |||||||
| Posicionamiento del contrapunto | — | Manual | |||||||
| Largo total pies/pulgadas (m) | 6′ 11″ (2.1) | 9′ 2″ (2.8) | 10′ 6″ (3.2) | ||||||
| Ancho total pies/pulgadas (m) | 5′ 3″ (1.6) | 5′ 6″ (1.7) | 5′ 11″ (1.8) | ||||||
| Altura total pies/pulgadas (m) | 5′ 3″ (1.6) | 5′ 11″ (1.8) | |||||||
| Peso de máquina lb | 5,940 | 6,160 | 6,160 | 8,470 | 8,580 | 8,690 | 11,440 | 12,320 | 12,540 |
| Peso de máquina kg | 2,700 | 2,800 | 2,800 | 3,850 | 3,900 | 3,950 | 5,200 | 5,600 | 5,700 |
