RÖDERS TEC® RXP501DS

Rigidez, potencia y eficiencia en cada trayectoria.

La RXP501DS de Röders es una máquina HSC de 5 ejes compacta, pero con una rigidez excepcional. Está diseñada para ofrecer un mecanizado de alta precisión y dinámica avanzada gracias a su robusta estructura, motores directos sin desgaste y compensación geométrica especial para operaciones prolongadas. Su diseño permite una excelente accesibilidad, visibilidad desde dos ángulos y flexibilidad en el sistema de sujeción mediante chucks integrados para pallets.

Tecnología para el Fresado

Rigidez estructural superior

La RXP501DS garantiza un rendimiento de mecanizado estable gracias a su diseño optimizado para minimizar las vibraciones. El acoplamiento de masas y la rigidez general permiten cortes agresivos y precisos, incluso en materiales complejos.

Soporte bilateral del eje C

La doble sujeción del eje de rotación (C) proporciona una resistencia mecánica sobresaliente, reduciendo desviaciones angulares durante mecanizados de 5 ejes simultáneos y asegurando repetibilidad incluso en operaciones continuas.

Encoders ópticos de alta resolución

Permiten un control ultrapreciso del movimiento, elevando la exactitud posicional y reduciendo los errores acumulativos. Esto es crucial para aplicaciones en moldes, componentes médicos y aeroespaciales.

Accionamientos directos

Los elementos estructurales de la máquina están regulados térmicamente, lo que reduce la expansión térmica y asegura resultados consistentes durante jornadas extensas de mecanizado.

Compensación geométrica de 5 ejes

Un sistema único que ajusta dinámicamente desviaciones geométricas durante el mecanizado prolongado, garantizando precisión constante incluso en trabajos que implican largas trayectorias y múltiples orientaciones.

Especificaciones técnicas

RXP501DS
Rango de mecanizado
500 mm x 500 mm x 300 mm
Rango de giro
+/-115 grados
Rango de rotación
Casi ilimitado
Tamaño de la mesa
250 mm (con mandril integrado opcional)
Peso máximo de la pieza de trabajo
60 kg
Avance (velocidad de avance)
0–60,000 mm/min
Husillo de fresado (estándar)
42,000 rpm, 14 kW, HSK E40,
Diámetro máximo de herramienta: 16 mm (otras opciones disponibles bajo pedido)
Cambiador de herramientas
35 posiciones para HSK E40
(Cambiador de cadena – permite la carga de herramientas durante el mecanizado),
Más posiciones opcionales
Láser de medición integrado
Sí
Evacuación de virutas
En 2 cajas de virutas, con transportador de virutas opcional
Peso de la máquina
Aproximadamente 7.0 toneladas

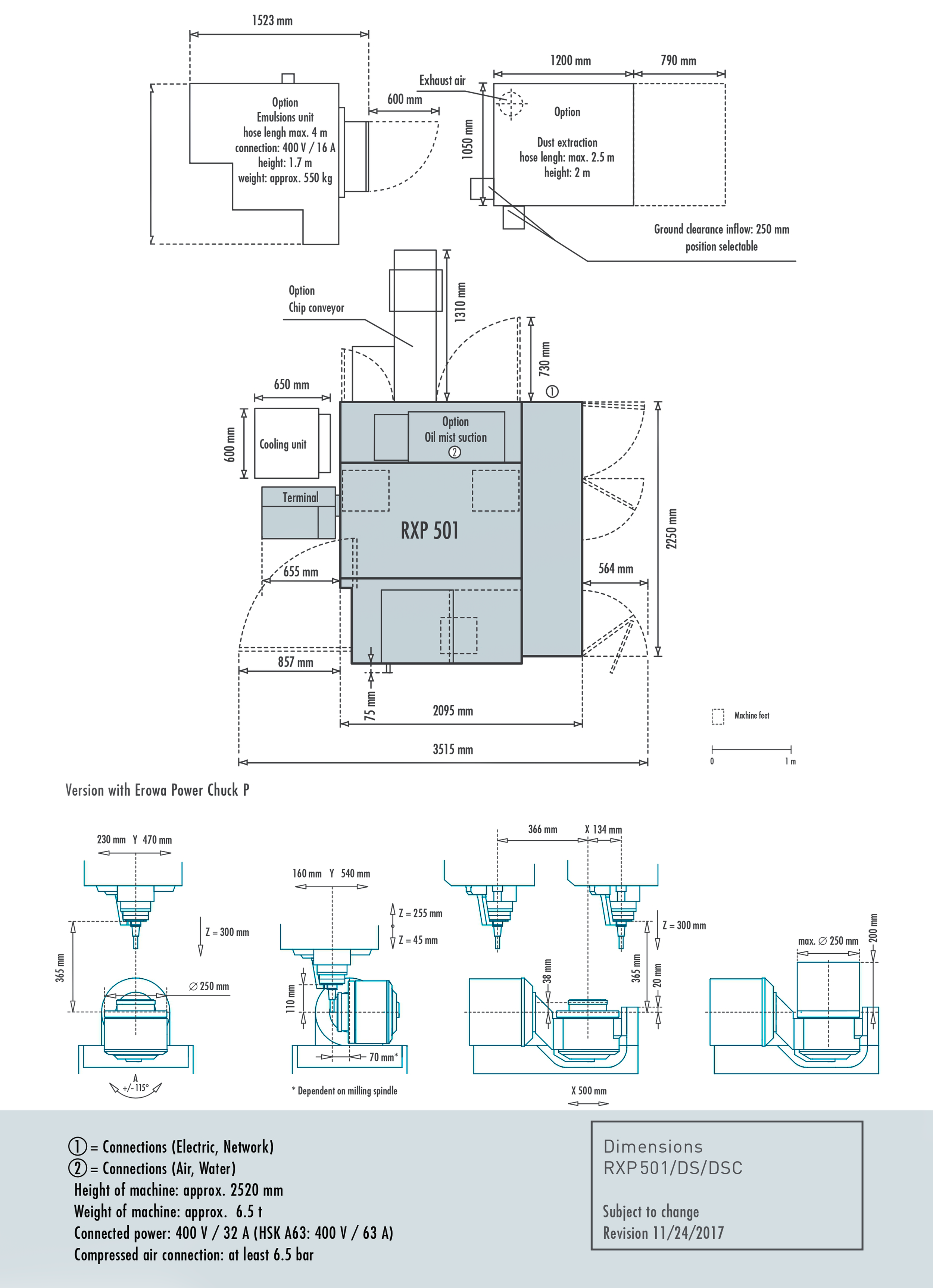

Espacio requerido
Ancho 2800 mm x Largo 2450 mm x Alto 2520 mm
