Tecnología
Mediciones rápidas automatizadas con la más alta precisión: ATOS ScanBox es una solución todo en uno para un control de calidad eficiente en los procesos de producción y fabricación. Disponibles en 11 variantes diferentes para diferentes aplicaciones y tamaños de piezas, desde ganchos de bloqueo hasta carrocerías completas, las máquinas de medición estandarizadas ofrecen una solución todo en uno: programación, digitalización automatizada, inspección y generación de informes. Gracias a una interfaz de usuario intuitiva y a la sala de medición virtual (VMR) como software central de control y planificación de la medición. El sistema ATOS ScanBox proporciona desviaciones de campo completo totalmente automatizadas entre las coordenadas 3D reales y los datos CAD en un corto período de tiempo. Además, el potente software todo en uno GOM Inspect deriva la información de GD&T, el recorte o las posiciones de los orificios.
-
Tiempos de medición acelerados
Mientras que los sistemas de medición mecánica capturan datos de forma lineal o basada en puntos, la máquina de medición 3D óptica ScanBox proporciona coordenadas de medición 3D de campo completo. El modelo 3D resultante se puede comparar con el modelo CAD. Esto le permite detectar desviaciones e identificar defectos como deformaciones. Con ScanBox puede medir e inspeccionar sus piezas entre un 50 y un 80 % más rápido que con los métodos tradicionales.
-
Operación fácil
Puede programar y controlar cualquier ScanBox a través de una sencilla interfaz de usuario, la interfaz Kiosk. Planifique sus secuencias de medición con solo unos pocos clics y luego ejecútelas automáticamente en la sala de medición virtual (VMR) en GOM Inspect Pro. La funcionalidad Smart Teach en el VMR simplifica la creación de programas de robot. Sus empleados no necesitan ninguna experiencia especial en robots para hacer esto.
-
Numerosas aplicaciones
ScanBox está disponible en once modelos para diferentes tamaños de piezas y aplicaciones. Los sistemas Allround están disponibles, así como soluciones especializadas para requisitos específicos. Los diversos sistemas ATOS ScanBox para piezas pequeñas son compactos, mientras que las máquinas de medición 3D más grandes se pueden usar en una posición fija para garantizar la calidad en la producción. También sirven perfectamente para la prueba de herramientas y el desarrollo de productos.
-
Estar en buena compañía
En producción, la máquina de medición 3D convence por su robustez, su velocidad de medición y la compensación de las fluctuaciones de temperatura. Incluso en condiciones adversas, obtiene resultados rastreables. En la actualidad, ScanBox ya se ha establecido en todo el mundo como el sistema de medición preferido para el control de la producción y el aseguramiento de la calidad en una amplia gama de industrias, como la automotriz, aeroespacial o energética.
-
Herramienta de análisis eficaz
Nuestro punto fuerte es la combinación de hardware y software: ScanBox cubre todos los pasos del proceso, desde la programación y la digitalización automatizada hasta la inspección y la generación de informes. El software GOM Inspect Pro genera automáticamente información GD&T, así como posiciones de recorte y agujeros. Esto le permite implementar las correcciones necesarias directamente gracias a resultados fáciles de entender.
Garantía de calidad para piezas grandes

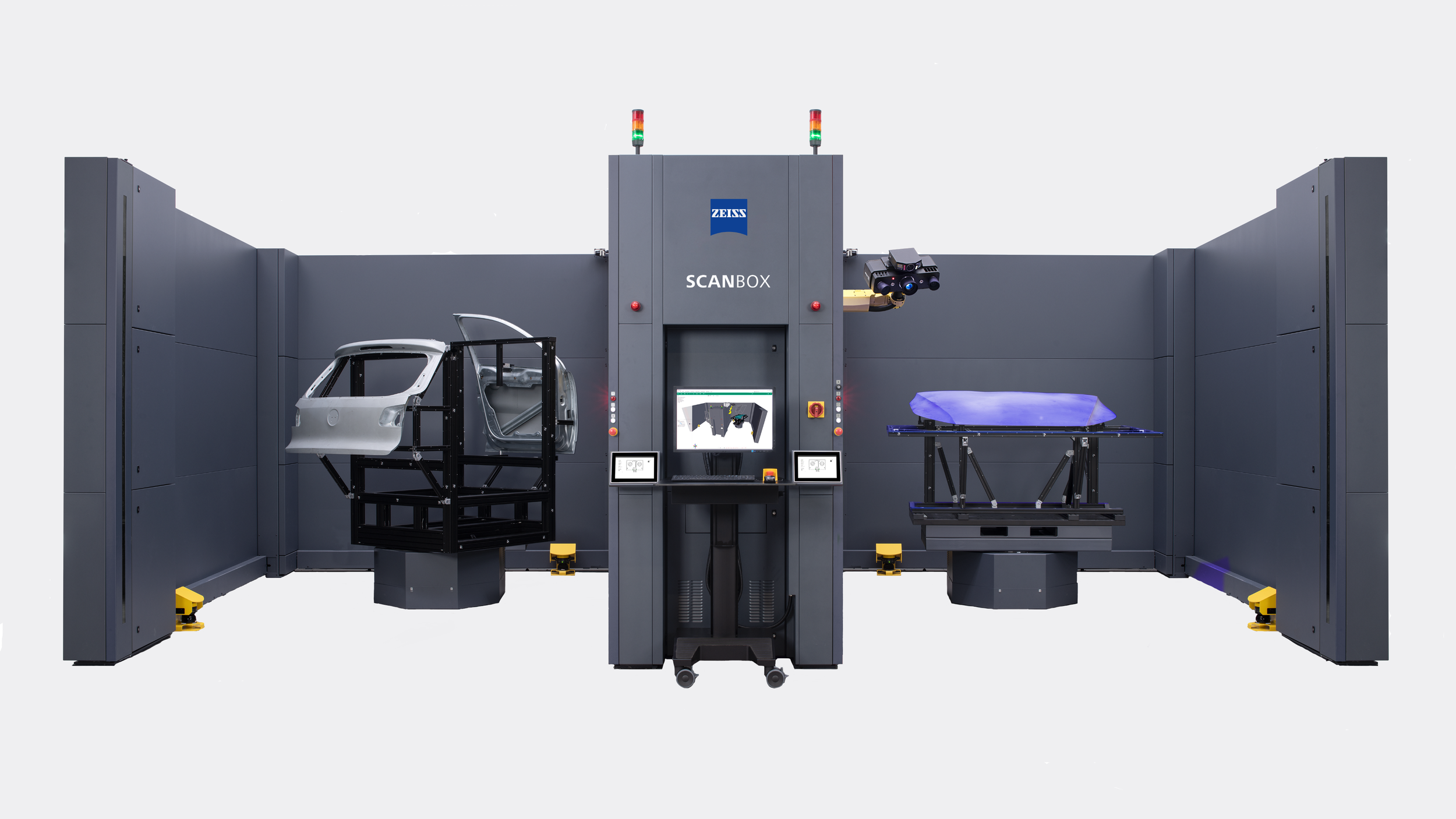

Tecnología de medición 3D automatizada para la fabricación de automóviles, fabricación de herramientas de prueba y talleres de prensas: con ATOS ScanBox Serie 7, digitaliza e inspecciona piezas grandes y pesadas, como paneles laterales de automóviles y piezas adjuntas de hasta 10 metros de tamaño. Además, se pueden medir conjuntos soldados para el transporte, la ingeniería mecánica y la construcción de aeronaves.
Cree mediciones de análisis completas con la máquina de medición óptica 3D para una comparación en la fase de prueba. Utilice las numerosas funciones del potente software GOM Inspect Pro y evalúe patrones de orificios, bordes recortados y líneas de caracteres.
Posicionamiento flexible del sensor y grandes áreas de medición
Gracias a la cinemática de 8 ejes, una combinación de un riel horizontal, un elevador vertical y un robot articulado, tendrá éxito en las mediciones de campo completo de piezas grandes y pesadas. Gracias a los 8 grados de libertad, el sensor ATOS es muy flexible en su posicionamiento y mide datos 3D de los detalles más pequeños en el menor tiempo posible. La alta resolución reduce el número de mediciones y acelera su flujo de trabajo.
Un sistema: adaptable a sus necesidades
Sistema modular
Para un rendimiento aún mayor, puede expandir ATOS ScanBox 7160 con un área de trabajo de mesa giratoria adicional según sea necesario. Una actualización a ATOS ScanBox Serie 8 también es posible sin ningún problema debido a los componentes de construcción estandarizados.
Sala de medición virtual
La sala de medición virtual (VMR) es la estación de control central y el software de planificación de medición para todos los elementos de las celdas de medición ATOS. En el VMR, el entorno real, es decir, robots, sensores y piezas en la celda de medición, se simula funcionalmente en una simulación. La programación incluye la cinemática, las trayectorias del robot, la fijación de la pieza y el plan de medición. Gracias al VMR, el usuario puede trabajar con el sistema sin necesidad de conocimientos específicos de programación de robots. Todos los movimientos del robot se simulan y se comprueba su seguridad antes de realizarlos en el entorno real.
Compatibilidad de sensores
Los sensores ATOS proporcionan coordenadas 3D de campo completo para cada medición individual. En unos pocos segundos, se capturan hasta 12 millones de puntos de medición independientes por escaneo. Como resultado, los datos de medición se caracterizan por una reproducción muy detallada, lo que permite medir características de componentes muy pequeñas.
