ATOS 5X

Precisión para la inspección automotriz.

El ATOS 5X es un escáner 3D óptico diseñado para inspección de carrocerías. Con una potente fuente de luz láser y tecnología de alta velocidad, permite mediciones rápidas y precisas, garantizando datos de alta calidad con un diseño robusto y eficiente.

Aspectos destacados

Escaneo 3D Automatizado de Grandes Áreas

El ATOS 5X es ideal para el escaneo automatizado de piezas grandes, gracias a su fuente de luz láser ultrabrillante y tiempos de exposición extremadamente cortos. Diseñado para aplicaciones como fabricación de herramientas, inspección de carrocerías y talleres de estampado, ofrece una cobertura total y detallada en cada medición.

Precisión Robusta y Diseño Resistente

Creado para soportar entornos industriales exigentes, el ATOS 5X garantiza alta precisión incluso en condiciones adversas. Su diseño robusto y su sistema de comunicación por fibra óptica aseguran datos de calidad metrológica sin interferencias, lo que lo hace confiable para procesos de control de calidad críticos.

Velocidad y Eficiencia en Producción

Con tiempos de captura de 0.2 segundos por medición, el ATOS 5X maximiza la productividad al inspeccionar piezas completas en minutos. Su tecnología avanzada permite la medición rápida de superficies oscuras o brillantes, reduciendo significativamente los tiempos del ciclo de inspección en aplicaciones industriales de alta demanda.

Control Integral con Datos de Alta Calidad

El ATOS 5X genera modelos 3D detallados que permiten una inspección exhaustiva de geometrías complejas, bordes recortados y patrones de agujeros. Este nivel de detalle facilita evaluaciones avanzadas, mejorando la toma de decisiones en el diseño, fabricación y ensamblaje de piezas, incluso antes de su montaje físico.

ZEISS Quality Suite

Un ecosistema que integra software, servicios y herramientas para optimizar la medición y aseguramiento de calidad industrial. Ofrece soluciones como ZEISS INSPECT para análisis 3D, ZEISS REVERSE ENGINEERING para modelos CAD y ZEISS PiWeb para gestionar datos, mejorando la eficiencia y colaboración.

Conoce Mas.

Especificaciones técnicas

ZEISS ATOS 5X
Tipo de sistema
Escáner 3D óptico industrial automatizado para grandes áreas de medición, orientado a inspección de carrocerías y operado con ZEISS INSPECT
Aplicación principal
Inspección de car body, hang-on parts, side panels, master jig, cubing, vehículos completos y control de calidad en body shop
Modo de operación

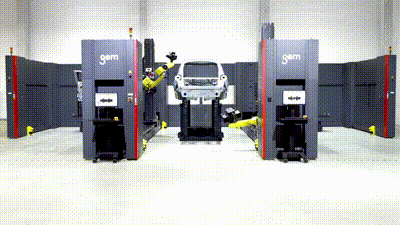

Escaneo automatizado de grandes áreas de medición, típicamente integrado con la serie ATOS ScanBox
Fuente de iluminación
Láser
Generación de luz
Laser Light Compressor integrado para generación de luz ultra brillante
Puntos por escaneo
12 millones
Área de medición máxima
Hasta 1000 mm
Tiempo de adquisición
Hasta 0.2 s por escaneo
Distancia de trabajo
880 mm
Comportamiento frente a superficie
Tiempos de exposición muy cortos incluso en superficies oscuras y brillantes
Resolución de detalle
Alta nitidez de detalle, bajo nivel de ruido y cobertura precisa de geometrías complejas
Geometrías críticas
Líneas de carácter, radios, trimmed edges y hole patterns
Transferencia de datos
Comunicación inteligente del sensor mediante cables de fibra óptica
Diseño del sensor
Diseño robusto para entornos industriales exigentes
Confiabilidad de proceso
Alta confiabilidad en aplicaciones industriales automatizadas
Tiempo típico de inspección
Una carrocería completa, exterior e interior, puede medirse típicamente en 30 minutos
Capacidades de análisis
Comparación nominal-real, GD&T, virtual assembly, análisis de gap & flush y evaluación centralizada de resultados
Software
ZEISS INSPECT
